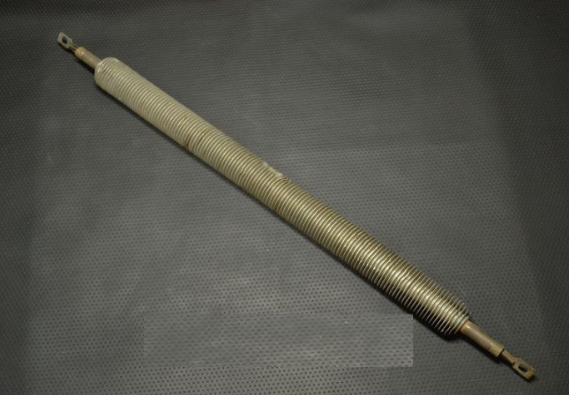

ТЭНР-54: почему оребрённому ТЭНу нужен обдув
Рёбра увеличивают поверхность теплоотдачи, но для отвода тепла нужен движущийся воздух. Без обдува корпус может перегреваться, а нагреватель быстрее выйти из строя.
В ГОСТ для воздушных ТЭН граница между спокойным и движущимся воздухом обозначена скоростью 6 м/с. Это справочное значение для классификации среды, а не характеристика или требование для ТЭНР-54.
Подача питания при остановленном вентиляторе опасна, если нагреватель рассчитан на принудительный обдув. Нужны контроль работы вентилятора и защита от перегрева.
Где применяют оребрённые ТЭН: калориферы, пушки, сушилки
ТЭНР используют для нагрева воздуха в оборудовании с принудительной циркуляцией. В каталогах производителей среди таких применений встречаются:
- Калориферы и тепловые пушки;
- Сушильные камеры и шкафы;
- Печи и камеры полимеризации покрытий.
Конкретную совместимость ТЭНР-54 определяют по чертежу и условиям работы оборудования.
Что снять со старого ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Откуда на рёбрах ТЭНР-54 берутся ржавчина и пыль
У производителей оребрение обычно описывают как стальную ленту. Влага, конденсат и агрессивные пары могут способствовать коррозии. На рёбрах оседает пыль, а её слой мешает теплоотдаче и может ухудшать проход воздуха.
Осматривайте нагреватель и очищайте его от загрязнений при отключённом питании. Материал и условия эксплуатации нужно учитывать при подборе.
Зачем ТЭНР-54 навита лента
Лента образует рёбра, которые увеличивают площадь теплообмена по сравнению с гладкой трубкой. По данным о типе нагревателя, прирост составляет несколько раз; точная площадь конкретного ТЭНР-54 здесь не указана.
Рёбра отдают тепло воздуху, а обдув помогает его отводить.
Что подготовить для повтора ТЭНР-54
- Пришлите чертёж, эскиз или образец.
- Укажите, как нагреватель установлен и в каких условиях работает: есть ли поток воздуха, присутствуют ли влага или пыль.
- Приложите доступные требования к электрическому подключению и посадочным местам.
Делаем по чертежу, эскизу, образцу. По заказу меняем конструкцию под согласованные требования.
Вопросы
Можно ли сделать рёбра из нержавеющей стали?
Материал можно согласовать при заказе с учётом среды и требований к нагревателю.
Можно ли поставить более мощный ТЭНР в те же размеры?
Не всегда: повышение мощности меняет тепловую нагрузку. Возможность нужно проверять по конструкции и условиям обдува.
Можно ли установить ТЭНР в неподвижный воздух?
Только если такая работа предусмотрена конструкцией. Для нагревателя, рассчитанного на обдув, неподвижный воздух создаёт риск перегрева.
Почему ТЭНР ржавеет в сушилке?
Причиной могут быть влага, конденсат или агрессивные пары. Пыль также оседает на рёбрах и затрудняет теплоотдачу.
