Плоский ТЭН 1,3 кВт: почему важен плотный прижим
Контактный плоский нагреватель передаёт тепло через рабочую поверхность. Неровности и зазор ухудшают теплоотдачу. У производителей прижимные пластины используют для плотного контакта и механической защиты; крепёж проводят через отверстия, если они предусмотрены конструкцией.
Способ крепления и наличие отверстий у конкретного нагревателя нужно уточнить до монтажа.
Где используют плоские нагреватели такой формы
В каталогах плоские нагреватели типа СКП указывают для нагрева:
- Пресс-форм и литейных форм;
- Экструдеров и трубопроводов;
- Клеевых машин.
Это примеры применения типа, а не подтверждение совместимости конкретного ТЭНа 1,3 кВт с вашим оборудованием. Её проверяют по форме, размерам и условиям установки.
Миканит или керамика: температура и нагрузка
В каталогах для миканитовых металлических нагревателей указывают максимальную рабочую температуру до 350°C, для керамических плоских исполнений до 500–600°C. Приводимые производителями значения удельной мощности различаются в зависимости от конструкции: для миканитовых указывают до 4 Вт/см², для керамических до 6 или 9 Вт/см².
Это характеристики типов, не параметры данного товара. Материал выбирают с учётом рабочей температуры и нагрузки на поверхность.
Что снять со старой пластины и отверстий
Сделайте замеры и приложите эскиз или фото с обозначениями:
- Длины, ширины и толщины пластины.
- Формы контура и расположения вырезов.
- Количества отверстий, их диаметра и расстояний между центрами.
- Положения выводов и стороны, которая прилегает к нагреваемой поверхности.
Не определяйте положение отверстий «на глаз»: от него зависит совпадение крепежа.
Что уточнить перед изготовлением ТЭНа 1,3 кВт
Перед заказом подготовьте чертёж, эскиз или образец и уточните:
- Напряжение питания и способ подключения;
- Материал изоляции и рабочую температуру;
- Форму, размеры и расположение крепёжных отверстий;
- Требования к прижиму и выходу проводов.
Делаем по чертежу, эскизу, образцу. По заказу меняем форму, расположение отверстий и длину выводов.
Где применяют такие нагреватели
Такие нагреватели ставят в термопресс для сублимационной печати, где нагревательная плита обеспечивает нагрев рабочей поверхности. Также их используют в нагревательном столе 3D-принтера, где элемент наносится на алюминиевую пластину. В термоактиваторе клея в обувном производстве нагреватель устанавливается в плите или камере активатора.
Плоский нагреватель под вашу плиту

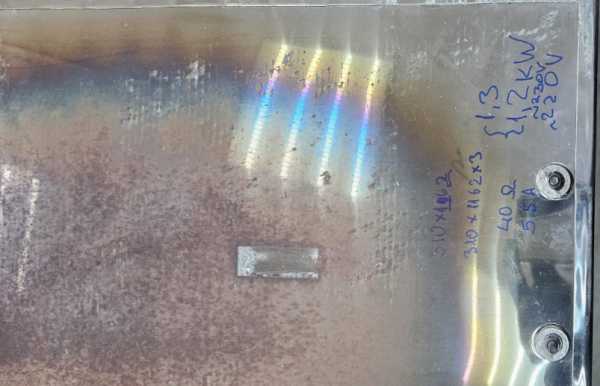

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер пластины | по вашей плите; отверстия под крепёж и выводы размечаем по образцу |
|---|---|
| Изоляция | миканит или керамика, по температуре плиты |
| Мощность | в этом товаре 1,3 кВт; можно меньше или больше, примерно от 780 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямоугольник, квадрат, круг с вырезом или по эскизу |
Какие размеры пластины нужны для заказа
- Длину и ширину пластины, толщину
- Где выходят выводы и как
- Отверстия под крепёж: число, диаметр, расстояния
- Мощность и напряжение с шильдика
Вопросы
Можно ли подключить на 220 В?
Напряжение для этого товара не указано. Уточните его при заказе, чтобы проверить соответствие нагревателя вашей сети.
Можно ли сделать керамический вместо миканитового?
Материал нужно согласовать отдельно: керамические и миканитовые исполнения различаются допустимой температурой и характеристиками нагрузки. Укажите условия работы и предоставьте чертёж, эскиз или образец.
Можно ли сделать уже или длиннее?
По заказу меняем габариты после проверки чертежа или образца. Уточните также расположение креплений и рабочую поверхность.
Как крепить к плите?
Нагреватель устанавливают на ровную поверхность с плотным контактом. Прижимные пластины и крепление через отверстия применяют, если это предусмотрено конструкцией.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
