Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

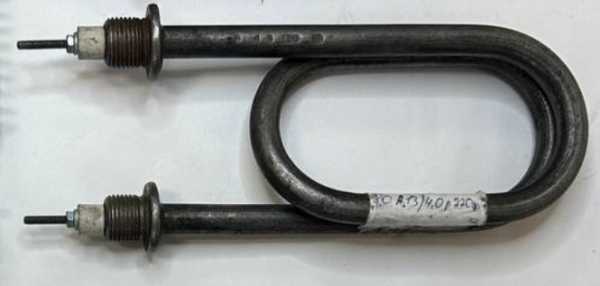

Сравните с оригиналом форму изгибов нержавеющего ТЭНа для воды
- Сравните форму и конфигурацию изгибов: деталь должна повторять геометрию старого нагревателя для установки в тот же узел.
- Проверьте тип крепления: резьба, приварной фланец, штуцер или свободный монтаж. Укажите его при заказе.
- Посмотрите на выводы: их количество, расположение (с одной стороны или с разных), материал контактов.
- Сверьте длину оребренной части и общую длину трубки (от вывода до вывода). Расстояние должно совпадать с посадочным местом.
- Уточните мощность и напряжение, указанные на маркировке старого ТЭНа, либо сообщите наши расчётные параметры для вашего оборудования.
Фото старого нагревателя с торца, сбоку и со стороны выводов для подбора
- Фото старого нагревателя с торца, сбоку и со стороны выводов.
- Фото места установки с крепёжными элементами (фланец, резьбовая часть, хомут).
- Чертеж или эскиз с размерами: общая длина, длина греющей части, расстояние между осями выводов, диаметр трубки.
- Маркировку с корпуса, если сохранилась (напряжение, мощность, код производителя).
- Описание среды: химический состав воды, рабочее давление, наличие агрессивных примесей.
- Фотографию шильдика оборудования, куда устанавливается ТЭН.
Изменим длину греющей части и конфигурацию изгибов нержавеющего ТЭНа по вашему образцу
Делаем по образцу, фото, чертежу. По заказу меняем длину греющей части, конфигурацию изгибов, тип выводов и материал оболочки под вашу среду и нагрузку. Для изменения напряжения или мощности достаточно прислать старый образец и указать новые параметры.
Применение: ТЭН для воды нержавеющая сталь
Такие нагреватели ставят в накопительных водонагревателях (бойлерах). В этом оборудовании нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. Также они используются в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где он встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли заказать этот ТЭН на 220 В, если старый был на 380 В?
Да, сделаем. Пришлите фото старого нагревателя, его длину и укажите желаемое напряжение.
У меня другое крепление, не такое, как на фото. Вы сделаете под мой фланец?
Да, сделаем. Для этого приложите чертеж или фото вашего крепления с размерами.
Нужна трубка длиннее на 20 мм. Это возможно без потери мощности?
Да, изменим длину. Пришлите старый образец и укажите новую общую длину, мы подберем мощность.
Вода жёсткая, с высоким содержанием солей. Вы можете сделать ТЭН из другого материала?
Да, сделаем из материала, стойкого к вашей среде. Приложите описание состава воды или условия эксплуатации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
