Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |

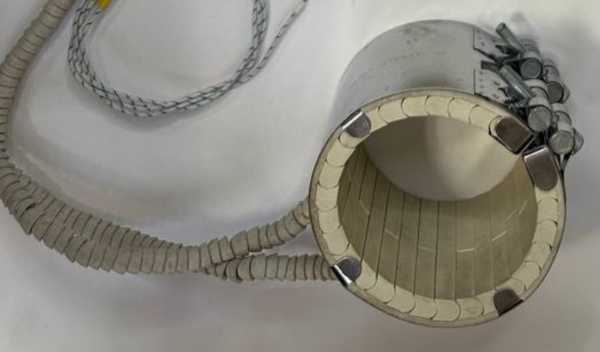

Сравните внутренний диаметр хомутового нагревателя с вашим цилиндром
- Сравните внутренний диаметр кольца. Он должен совпадать с диаметром вашего цилиндра или трубы.
- Проверьте способ фиксации: хомут стягивается болтами или винтами, а не приваривается.
- Посмотрите на длину выводов (концов провода или клемм). Убедитесь, что она подходит к вашей схеме подключения.
- Сверьте мощность по маркировке на старой детали. Если мощность не указана, замерьте сопротивление.
- Убедитесь, что нагреватель гладкий (без рёбер), так как он прилегает к поверхности.
Приложите фото старого кольцевого нагревателя с линейкой для масштаба
- Фото старого нагревателя с линейкой (или рулеткой) рядом для масштаба.
- Чертеж или эскиз с указанием внутреннего диаметра и ширины хомута.
- Фото места установки (цилиндр, труба) и способа крепления (болты, хомуты).
- Маркировку со старой детали: напряжение, мощность, любые буквенные коды (если есть).
- Уточните, есть ли на старом нагревателе термостат или датчик, и где он расположен.
Изменим внутренний диаметр или ширину хомута под ваш образец
Мы делаем по образцу, фото или чертежу. По заказу меняем внутренний диаметр, ширину хомута, длину и сечение выводов, а также материал корпуса (например, нержавейка вместо обычной стали) под среду, в которой работает нагреватель (масло, вода, агрессивная жидкость).
Где ставят хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где хомутовые или кольцевые нагреватели закреплены снаружи на цилиндре экструдера по длине. Также их используют в маслонагревателях бака силового трансформатора, где нагреватель закреплён снаружи на баке трансформатора. В горячеканальных системах и соплах литьевых машин (термопластавтоматов) нагреватель устанавливается на сопло литьевого узла.
Вопросы
Мне нужно другое напряжение, например не 220 В, а 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старого нагревателя и укажите желаемое напряжение и мощность.
У моей детали другое крепление - не болты, а защёлки. Вы сможете повторить?
Да, сделаем по вашему образцу или чертежу. Приложите фото крепления с размерами.
Нагреватель будет работать в масле, а не в воздухе. Нужен другой материал?
Да, сделаем из нержавеющей стали или другого материала под вашу среду. Укажите среду и температуру.
Мне нужно изменить длину выводов (проводов) - сделать короче или длиннее. Это возможно?
Да, сделаем нужную длину. Укажите её в миллиметрах и тип наконечников (кольцо, вилка, обжим).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
