Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Один общий узел, материал 12Х18Н10Т

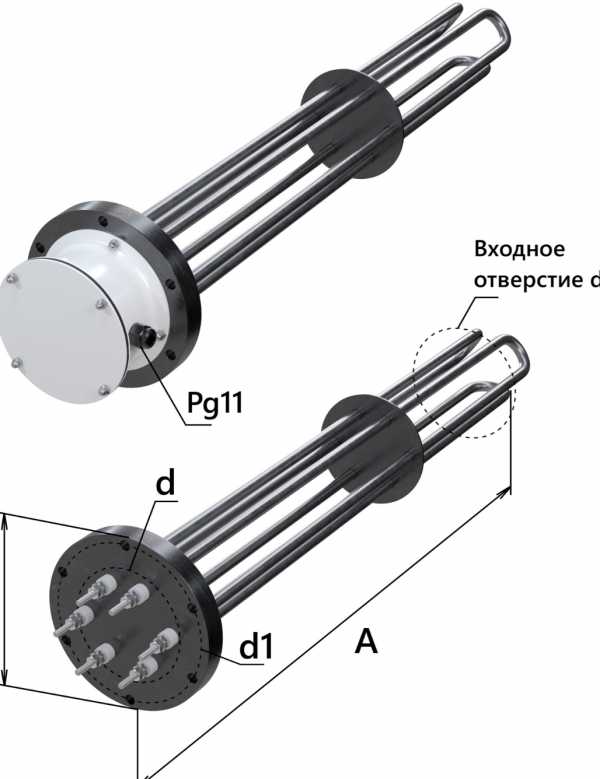

У блоков такого типа несколько трубчатых нагревателей собраны в одном присоединительном элементе. Марка в названии указывает на сталь 12Х18Н10Т. Число ТЭНов, мощность и тип присоединения по названию не определить.
На старом блоке проверьте маркировку, число трубок, форму присоединительной части и расположение выводов. Эти данные нужны, чтобы подобрать замену.
Трубки из нержавеющей стали 12Х18Н10Т
В названии указана нержавеющая сталь, а не титан. Материал выбирают с учётом среды: обычная сталь подходит не для всех условий, нержавеющая тоже не универсальна, а в каталогах для солёной воды встречаются нагреватели с титановыми элементами.
Для солёной или хлорированной воды уточните состав среды: нержавеющая сталь может подвергаться коррозии.
Подключение: схема и ток не указаны
По имеющимся данным нельзя определить, подключён этот блок звездой или треугольником, и нельзя назвать ток по фазе. Марка стали не задаёт электрическую схему.
У производителей блоки могут иметь внутреннее соединение нагревателей. Перед подключением электрик должен сверить схему на маркировке или в документации с параметрами сети.
Не выбирайте схему подключения наугад.
Что прислать для подбора
- Фото маркировки старого блока и его выводов.
- Фото присоединительной части и самого блока целиком.
- Данные о сети и среде, в которой работает нагреватель.
- Если есть, схему подключения и сведения о неисправности.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, в ванны длительной пастеризации молока и в твердотопливные котлы. В электрокотлах блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. В ванне длительной пастеризации блок ТЭН установлен в водяной рубашке и нагревает воду, которая через стенку передаёт тепло продукту. В твердотопливном котле блок ТЭН используется как врезной резьбовой элемент и монтируется в штатную бобышку или в обвязку.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Как подключить блок к однофазной сети 220 В?
По названию и марке стали определить схему нельзя. Подключайте только после проверки маркировки и схемы блока электриком.
Можно ли поставить нержавеющие трубки вместо стальных?
Этот товар обозначен маркой нержавеющей стали 12Х18Н10Т. Для замены нужно сверить материал, присоединение и электрические параметры старого блока.
Нужен ли термостат в блоке?
Само название не указывает на наличие термостата. Необходимость управления и защиты от перегрева зависит от оборудования и схемы управления.
Можно ли поставить блок большей мощности в ту же резьбу?
Совпадение резьбы не подтверждает совместимость: нужно проверить электрические параметры и допустимую нагрузку оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
