Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

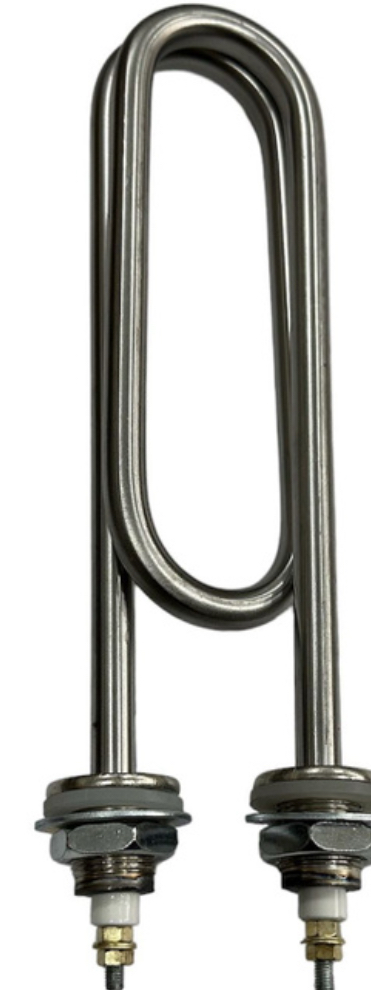

Проверка скрепки ТЭН водяной по двум параллельным участкам трубок
- Форма корпуса: сравните изгиб вашего ТЭН с формой скрепки (два параллельных прямых участка, соединённых полукругом).
- Тип крепления: на корпусе есть резьбовой фланец или прижимная планка? Уточните наличие и размер.
- Выводы контактов: один или два конца? Есть ли резьба под гайку или клемма под обжим?
- Габаритная длина: измерьте расстояние от края вывода до противоположного конца скрепки.
- Маркировка: если на старом ТЭН остались цифры (мощность, напряжение, длина), напишите их как есть.
Данные для заказа ТЭН водяной скрепка с фото старой детали и линейкой
- Фото старой детали с линейкой (общий вид и крупно крепление, выводы).
- Чертеж или эскиз от руки с размерами (диаметр трубки, длина прямого участка, шаг изгиба).
- Напряжение и мощность, если известны (например 220 В, 2 кВт).
- Тип среды (вода, масло, воздух) и её рабочая температура.
- Если крепление нестандартное - фото места установки (фланец, хомут, резьба).
Варианты изменения длины трубки и ширины скрепки водяного ТЭН
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, ширину скрепки, диаметр выводов, материал оболочки под агрессивную среду, напряжение и мощность. Форма скрепки сохраняется, но допускается изменение радиуса изгиба.
ТЭН в форме скрепки: в каком оборудовании
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель стоит в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечной машине встроен в проточную часть циркуляционной помпы.
Вопросы
У вас другое напряжение, чем у старого ТЭН. Можно сделать под мою сеть?
Да, сделаем. Пришлите фото шильдика оборудования и напишите нужное напряжение (например 380 В или 24 В).
У меня крепление не резьбовое, а под хомут. Вы изготовите такой?
Да, сделаем под ваше крепление. Приложите фото и размеры посадочного места.
Нужна другая длина прямого участка, чтобы ТЭН встал в мой корпус. Это возможно?
Да, изменим длину под ваши габариты. Укажите в чертеже или эскизе новый размер.
Мой ТЭН работал в кислой среде. Вы можете сделать из стойкого материала?
Да, подберём материал оболочки по вашей среде. Напишите состав и температуру жидкости.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
