Сверьте с вашей старой деталью
- Форма и посадка: внутренний диаметр должен совпадать с наружным диаметром цилиндра или трубы, на которую надеваете.
- Крепление: проверьте разъём стяжки или тип зажима - есть ли проушины, винты, уши под болт.
- Выводы: сколько контактов, их длина и направление (радиально или осево).
- Мощность и напряжение: указаны в маркировке или на шильдике старого нагревателя.
- Длина ленты и ширина: сравните размеры посадочной поверхности.
Что прислать для расчёта и изготовления
- Фото старого нагревателя в двух-трёх ракурсах, включая зону выводов и стяжки.
- Фото места установки на оборудовании (чтобы видеть зазоры и препятствия).
- Размеры: внутренний диаметр, ширина ленты, общая длина развёрнутого кольца.
- Маркировка с корпуса (если сохранилась) - все буквы и цифры как есть.
- Тип станка или узла, на который ставится (например, «цилиндр экструдера Д 90»).
- Если есть чертёж или эскиз с размерами и расположением выводов.

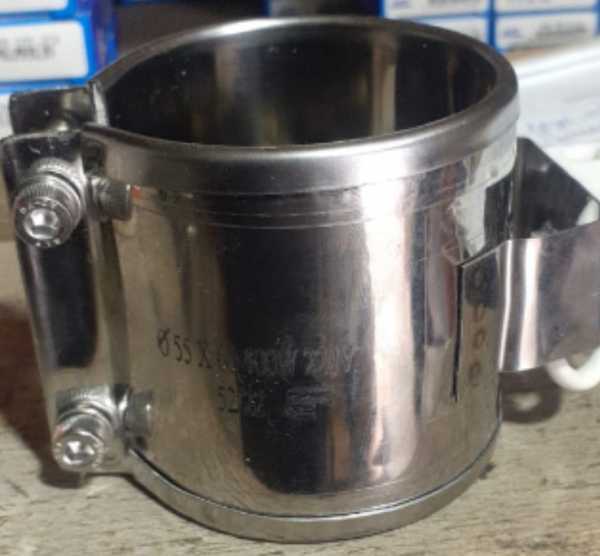

Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, напряжение, мощность, внутренний диаметр, ширину ленты, тип крепления, материал оболочки под вашу среду.
Где применяют кольцевые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где они закрепляются снаружи на цилиндре экструдера. Также их используют в горячеканальных системах и соплах литьевых машин. В маслонагревателях бака силового трансформатора хомутовый или кольцевой нагреватель крепится снаружи на баке трансформатора.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
У меня другое напряжение, чем указано на старом нагревателе, вы сделаете под моё?
Да, сделаем. Пришлите фото шильдика и напишите нужное напряжение.
Мне нужно изменить длину выводов или сделать их с другой стороны, это возможно?
Да, меняем длину и расположение выводов по вашему чертежу или фото с размерами.
Нагреватель ставится на машину с агрессивной средой, нужен другой материал оболочки, вы такое делаете?
Да, делаем из материала под вашу среду. Укажите тип среды в заказе.
У меня нестандартный внутренний диаметр, вы подгоните?
Да, изготавливаем любой внутренний диаметр по вашему образцу или чертежу.
