Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка длины и изгиба трубки для ТЭНа полимерной печи
- Сравните общую длину и длину трубки до контактов. Проверьте расстояние вдоль оси изгиба.
- Сверьте конфигурацию изгиба: количество колен, углы, параллельность сторон, радиусы сгиба.
- Посмотрите на крепление: тип, расположение и количество отверстий на монтажных планках или в резьбовой части (если есть).
- Проверьте выводы: длину и направление контактных стержней, есть ли резьба или отверстия под гайку.
- Уточните мощность и напряжение, нанесённые на изоляторе или в паспорте старой детали.

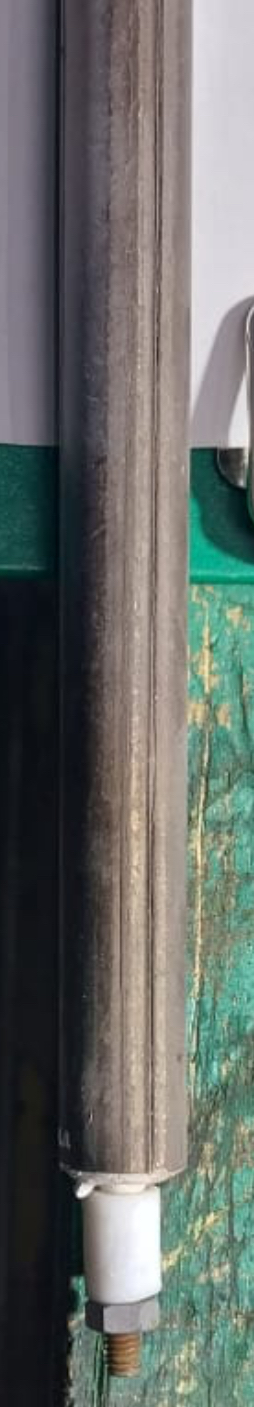

Фото старого трубчатого нагревателя для полимерной печи с двух ракурсов
- Общий вид старого ТЭНа с двух ракурсов на ровной поверхности (вдоль и в торец).
- Линейку или рулетку рядом с деталью, чтобы были видны габариты.
- Чёткое фото шильда или маркировки на изоляторе (мощность, напряжение, буквенный код).
- Измерение длины трубки от первого до последнего колена (по осевой линии).
- Если есть крепёжные планки, фото их расположения относительно изгибов.
Изготовление по образцу с изменением мощности, напряжения или длины трубки
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, количество колен, тип и расположение крепёжных элементов. Для изменения материала трубки (под другую среду) сообщите условия работы.
Куда ставят ТЭН для полимерной печи
Такие нагреватели ставят в камеры полимеризации порошковой покраски. В этом оборудовании ТЭН находится в отдельном тепловом блоке, пристыкованном к камере снаружи, либо в боковых стенках камеры с теплоотражающими экранами.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем под ваше напряжение. Для этого укажите новое значение в заказе и приложите фото старой детали.
Если у меня другая длина трубки, вы сможете подогнать?
Да, изменим длину по вашему образцу или чертежу. Приложите размеры или фото с замером.
Потребуется другое крепление, отличное от того, что на фото?
Да, сделаем крепление под вашу задачу. Пришлите эскиз или фото места установки.
Можно заказать трубку из другого материала для работы в агрессивной среде?
Да, заменим материал. Для этого сообщите среду и рабочую температуру, мы подберём исполнение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
