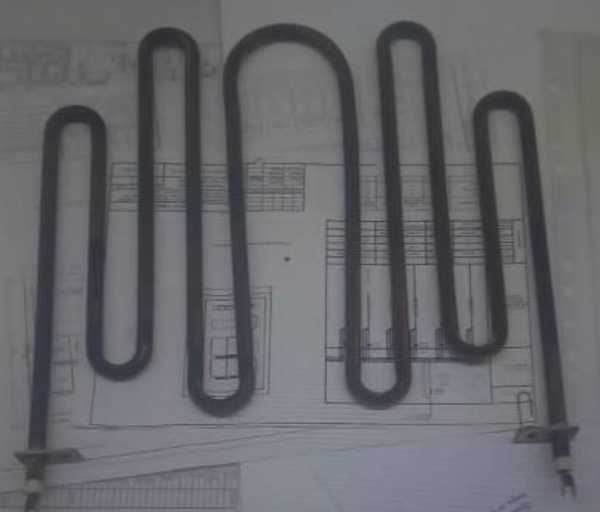

Тэн для тепловой пушки Макар тв-24К 4000w

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Тэн для тепловой пушки Макар тв-24К 4000w - это трубчатый электронагреватель для воздушной среды, работающий от сети 220В. В названии указана мощность 4 кВт. Это главный параметр, от которого отталкиваемся при расчёте сопротивления спирали.

Из названия неясно:

Диаметр оболочки (у производителей встречается от 6,5 до 16 мм)
Развёрнутая длина ТЭН
Форма гибки и радиусы изгибов
Тип крепления: штуцер, гайка или фланец
Длина контактных стержней и холодных зон

Инженерная заметка

Без этих данных изготовить ТЭН нельзя: мощность известна, а геометрия - нет.

Форма и гибка: как передать форму и радиус

ТЭН для тепловой пушки обычно гнут в плоскую спираль, змейку или П-образную форму. Чем точнее вы передадите геометрию старого нагревателя, тем проще будет повторить её при изготовлении.

Что важно указать:

Радиус изгиба - внутренний или наружный, в миллиметрах
Шаг между ветвями - расстояние между соседними трубками
Плоскость гибки - все изгибы в одной плоскости или объёмная форма

Инженерная заметка

Сфотографируйте старый ТЭН с линейкой рядом: по фото с масштабом можно снять большинство размеров.

Важно

Не прикладывайте нагреватель к бумаге и не обводите его - при гибке форма может «пружинить», и чертёж по отпечатку получится неточным.

Крепление: штуцер, гайка, фланец, межосевое

У тепловых пушек ТЭН чаще всего крепится через штуцер с резьбой или через фланец. Посмотрите на старый нагреватель и определите тип крепления.

Параметры для замера:

Резьба штуцера - диаметр и шаг, например М18х1,5
Длина штуцера - от торца до упора
Межосевое расстояние - если крепление на два штуцера или фланца, измерьте расстояние между их центрами
Диаметр фланца и количество отверстий под болты

По заказу меняем тип резьбы, длину штуцера и диаметр фланца. Делаем по чертежу, эскизу или образцу.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

### Развёрнутая длина

Это длина трубки, если бы её выпрямили. Измеряется гибкой рулеткой или шнуром, повторяющим все изгибы.

Возьмите мягкую проволоку или шнур
Повторите им форму ТЭН по наружной стороне
Распрямите шнур и измерьте его длину

Инженерная заметка

Развёрнутая длина напрямую связана с мощностью: при известном напряжении и диаметре оболочки длина определяет сопротивление спирали.

### Холодные зоны

Холодная зона - это участок трубки от края до начала активной части, где нет нагрева. Обычно она совпадает с длиной контактного стержня в заделке.

Измерьте расстояние от торца трубки до места, где трубка начинает нагреваться (часто видно по изменению цвета или нагара)
У производителей длина холодной зоны обозначается буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм

### Форма после гибки

Сфотографируйте ТЭН в трёх проекциях: спереди, сбоку и с торца. Фото сбоку покажет, все ли изгибы в одной плоскости и нет ли скручивания.

Что прислать

Для запуска в работу достаточно одного из вариантов:

Чертёж с размерами, радиусами и типом крепления
Эскиз от руки с проставленными цифрами
Образец старого ТЭН - снимите все размеры с него непосредственно

Обязательно укажите в заявке:

Мощность 4 кВт и напряжение 220В
Диаметр оболочки (если известен)
Тип крепления: штуцер, гайка, фланец
Межосевое расстояние для креплений
Развёрнутую длину и длину холодных зон

Где применяют такие нагреватели

Такие нагреватели ставят в тепловых пушках электрических, где ТЭН находится в цилиндрическом корпусе перед осевым вентилятором. Также их используют в накопительных водонагревателях, где элемент устанавливается в бак через боковой или нижний фланец. Ещё одна область применения - стиральные машины, где нагреватель закреплён снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу на нужную - например, вместо М18 ставим М22 или дюймовую.

Можно ли нержавейку?

Да, оболочку делаем из нержавеющей стали. Для воздушных ТЭН у производителей это стандартный вариант для температур выше 450°C.

Как измерить развёрнутую длину?

Возьмите мягкую проволоку, повторите ею форму ТЭН по наружной стороне, затем распрямите и измерьте рулеткой.

Можно ли поставить в другую среду?

Нет, этот ТЭН рассчитан на воздушную среду. Для воды или масла нужна другая удельная мощность и материал оболочки - у производителей для каждой среды свои коды по ГОСТ.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
