Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить количество витков и габаритную длину ТЭН 2,5 кВт на 1,8-2,0 м

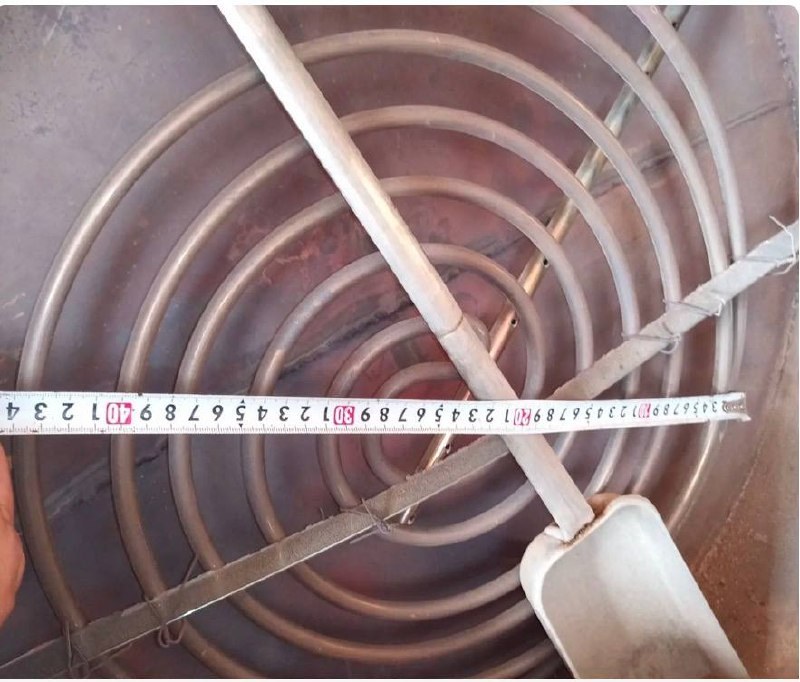

- Форма: спираль из нескольких витков, как на фото. Сравните количество витков и габаритный диаметр спирали со своей деталью.
- Крепление: тип крепежа (резьба, фланец, хомут) должен совпадать. Если на старой детали есть приварная пластина, гайка или отверстия под болты - укажите это в заказе.
- Выводы: контакты (штекер, клемма, резьбовой стержень) и их расположение должны быть те же. Если выводы скрыты изоляцией - сообщите их тип и расстояние между ними.
- Длина трубки: 1,8 - 2,0 м. Разверните спираль и замерьте общую длину трубки от вывода до вывода.
- Мощность: 2,5 кВт. Если на старом корпусе указана другая мощность - это другой товар.
Приложить фото старого ТЭН без обдува в камере и крупный план крепления
- Фото старого ТЭН в камере целиком (вид сверху, сбоку) и отдельно - крупный план крепления и выводов.
- Замер длины трубки рулеткой (разверните спираль на столе).
- Укажите, есть ли на выводах резьба, штекер или клеммы, и их диаметр.
- Если крепление нестандартное - фото и эскиз ответной части в камере (отверстие, резьба, пазы).
- Маркировку на старой детали (если сохранилась) - сфотографируйте чётко.
- Для воздушной камеры без обдува: уточните, стоит ли ТЭН горизонтально или вертикально, и есть ли ограничения по диаметру спирали.
Изменить крепление, выводы или длину нержавеющего ТЭН для воздушной камеры
Мы делаем по образцу, фото, чертежу. По заказу меняем тип крепления, форму выводов, длину прямого участка перед спиралью, добавляем изгибы под вашу камеру. Пришлите фото старой детали и габариты посадочного места - подберём исполнение под вашу задачу.
Применение: ТЭН для воздушной камеры
Такие нагреватели ставят в оборудование для сушки и нагрева воздуха, например, в воздушные камеры, где элемент работает без непосредственного контакта с жидкостью. Они используются в тепловентиляторах, сушильных шкафах и калориферах, где требуется нагрев воздушного потока.
Вопросы
Нужен такой же ТЭН, но на 220 В, а не на 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение - изготовим с нужным сопротивлением под 2,5 кВт.
У меня крепление не спиральное, а на два болта через проушины. Вы переделаете?
Да, сделаем. Приложите эскиз крепления (расстояние между центрами отверстий, диаметр болтов) и фото посадочного места.
Длина трубки нужна 2,2 м, а у вас указано до 2,0 м. Возможно?
Да, сделаем по вашим размерам. Укажите точную длину трубки и форму спирали (количество витков, шаг) - изготовим под заказ.
Мне нужен ТЭН из нержавейки, но среда в камере агрессивная. Вы можете другой материал?
Да, можем подобрать материал под вашу среду. Сообщите тип среды (газ, пар, химия) и температуру - подберём марку стали по вашему образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
