Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

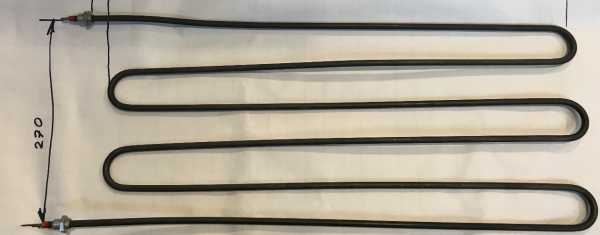

Сравните изгибы блока ТЭН с вашим образцом
- Сравните количество изгибов и прямых участков: змеевидная форма из нескольких U-образных колен.
- Проверьте расположение выводов: они находятся по диагонали на противоположных концах блока.
- Убедитесь, что на выводах есть резьба под гайку и шайбу, а также заострённые металлические штыри на концах.
- Сверьте общую длину блока и расстояние между осями крайних изгибов по вашей старой детали.
- Уточните рабочее напряжение и мощность, указанные на корпусе старого нагревателя или в паспорте оборудования.
Приложите фото блока ТЭН с линейкой для заказа
- Фото старого блока ТЭН с линейкой рядом: общий вид и крупным планом оба вывода.
- Длину прямого участка и расстояние между центрами крайних U-изгибов в миллиметрах.
- Рабочее напряжение (В) и мощность (кВт) с маркировки старой детали или из схемы.
- Тип выводов: резьба, диаметр штыря, шаг резьбы (если есть возможность замерить).
- Описание среды, в которой работал нагреватель (воздух, газ, агрессивная среда), и условия обдува, если они были.
Изменим напряжение, мощность или длину блока ТЭН под ваш заказ
Делаем по образцу, фото или чертежу. По заказу меняем рабочее напряжение, мощность, длину прямых участков, количество изгибов, материал оболочки и тип выводов (штырь, резьба, контактная пластина) под вашу задачу.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления и промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручивается в бак или корпус через резьбовое соединение. Также они применяются в промышленных электропарогенераторах и бойлерах ГВС для котельных, где нагреватель находится внутри бака или паровой рубашки. В блочно-модульных электрокотельных контейнерного типа один или несколько блоков ТЭН устанавливаются в электрокотёл внутри утеплённого модуля.
Вопросы
Можно ли заказать этот же блок ТЭН на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж старого блока.
Подойдёт ли этот нагреватель для работы в агрессивной среде (например, с парами кислот)?
Да, сделаем оболочку из материала, стойкого к вашей среде. Уточните состав среды и рабочую температуру.
Можно ли изменить длину прямых участков или количество изгибов в блоке?
Да, сделаем по вашему чертежу или образцу. Приложите эскиз с размерами.
Возможна ли замена выводов на другой тип (например, вместо резьбы сделать штырь)?
Да, сделаем выводы по вашему образцу. Пришлите фото старого контакта и его размеры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
