Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 16 кВт; можно меньше или больше, примерно от 9,6 кВт до 22,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

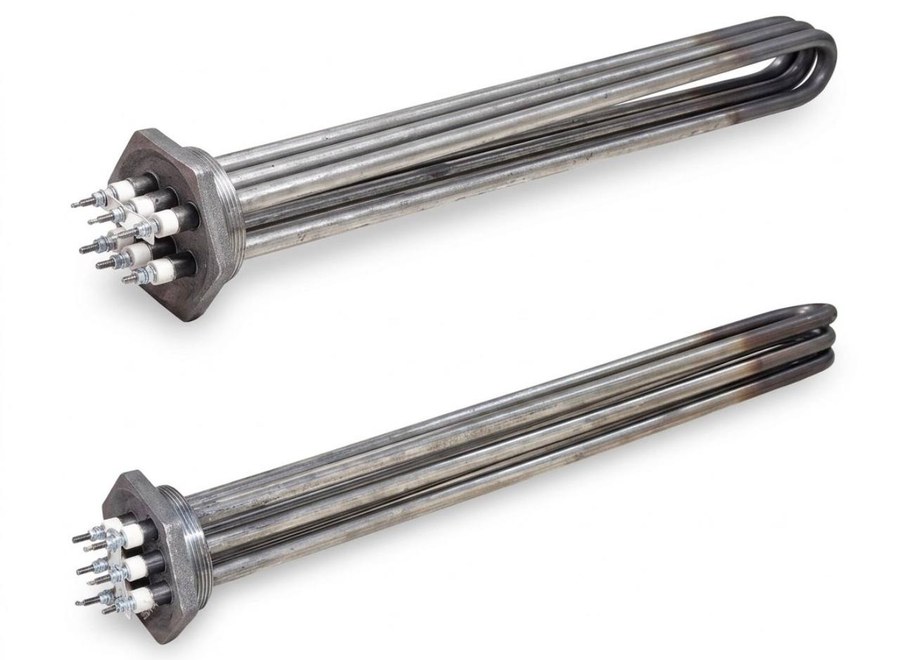

Сравните количество и U-образную форму ТЭНов в блоке 380В 16кВт
- Сравните количество ТЭНов в блоке и их U образную форму. В этом блоке шесть трубчатых нагревателей.
- Проверьте тип крепления. У данного блока резьбовой шестигранный фланец с соединением Clamp 2 1/2".
- Убедитесь, что выводы для подключения выполнены в виде резьбовых шпилек с керамическими изоляторами на шестигранном фланце.
- Сверьте электрические параметры: мощность 16 кВт и напряжение 380 В.
- Осмотрите материал поверхности. Визуально это металл серого цвета, похожий на нержавеющую сталь.
Пришлите фото старого блока ТЭН 380В 16кВт с разных сторон
- Фото вашего старого блока ТЭН с разных сторон, чтобы мы видели форму, крепление и расположение выводов.
- Изображение шильдика или маркировки с завода изготовителя вашего оборудования.
- Уточните, если на вашем блоке есть дополнительные крепёжные элементы или особенности, не указанные в названии.
- Сообщите, в каком оборудовании стоял этот блок (например, в промышленном электрокотле или нагревательной установке).
Закажите блок ТЭН с креплением Clamp 2 1/2" по вашему образцу
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубчатых элементов, материал оболочки под вашу рабочую среду или конфигурацию выводов. Также можем изготовить блок с другим напряжением или мощностью.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей в герметичной оболочке устанавливается внутри корпуса котла. Также нагреватели применяются в ваннах длительной пастеризации молока: блок ТЭН размещается в водяной рубашке ванны, нагревая воду, которая через стенку передаёт тепло продукту.
Вопросы
Можно ли заказать этот блок на другое напряжение, например 220 В?
Да, сделаем. Для этого пришлите фото вашего старого блока и укажите нужное напряжение.
Подойдёт ли этот блок, если у меня другое резьбовое крепление?
Да, сделаем с нужным вам типом крепления. Приложите фото и размеры вашего фланца или отверстия.
Возможно ли изготовить блок с другой длиной трубчатых нагревателей?
Да, сделаем по вашим размерам. Пришлите чертёж или точный замер длины старой детали.
Сделаете этот блок из другого материала, если моя среда агрессивная?
Да, сделаем из подходящего материала. Для этого укажите тип среды (например, жидкость или газ) и приложите фото старого блока.
