По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2130 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3,8 кВт; можно меньше или больше, примерно от 2,3 кВт до 5,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сравните общую длину активной части вашей детали с расчётной активной длиной 2000 мм. Измеряйте только ту часть трубки, которая нагревается.

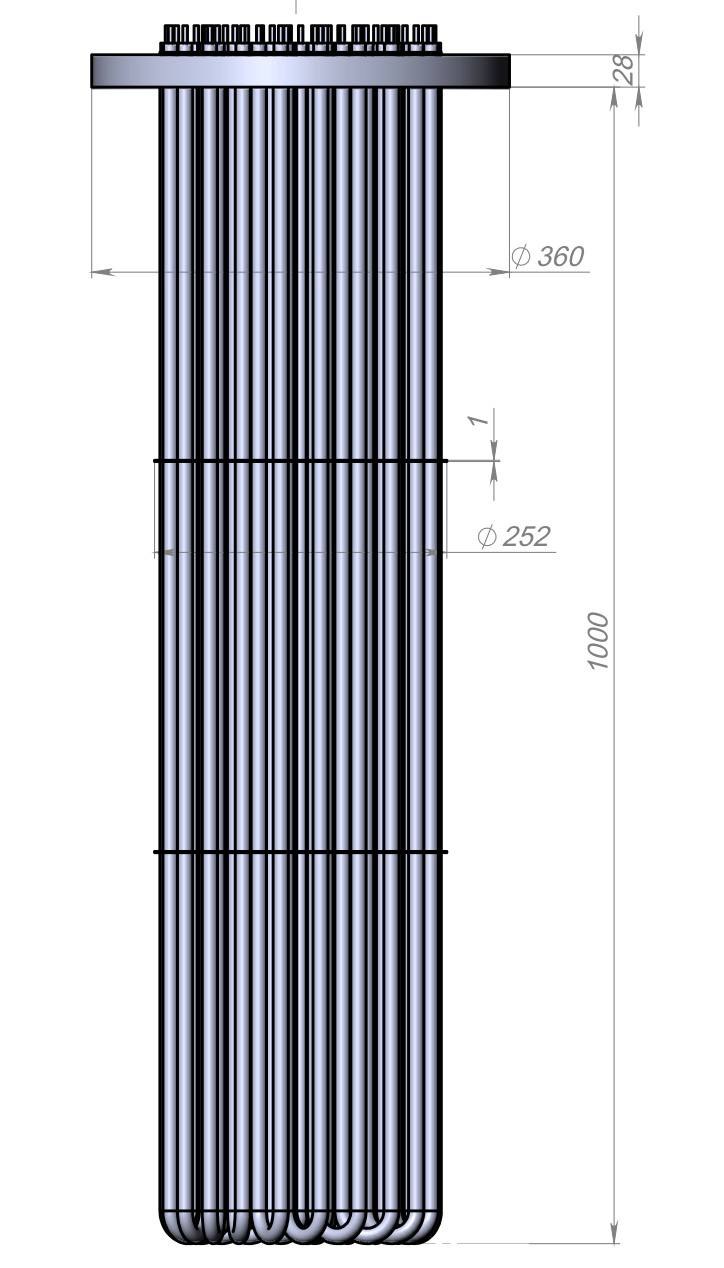

- Убедитесь, что ваш ТЭН также является блоком из нескольких гладких U-образных трубок, закреплённых на фланце.
- Проверьте тип выводов и их расположение на верхней части фланца, как на фото товара.
- Сопоставьте мощность вашего нагревателя с расчётной мощностью 3,8 кВт и напряжение с расчётным 220 В.
- Сверьте маркировку на старой детали с названием: «Элемент нагревательный для ЭК-24П ТЭН Р213 В10/3,8 О220».
Что прислать именно для этого товара
- Фото старого нагревателя в нескольких ракурсах, чтобы были видны форма блока, крепление фланца и выводы.
- Маркировку с корпуса детали, если она сохранилась.
- Модель оборудования, для которого нужен этот ТЭН (например, ЭК-24П).
- Размеры посадочного места под фланец на оборудовании (диаметр и количество отверстий под крепёж).
- Рабочую среду, в которой будет работать нагреватель (например, вода, масло, воздух).
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем материал трубок, длину активной части, тип крепления или мощность под ваше оборудование.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине элемент закреплён снизу бака, в посудомоечной встроен в проточную часть циркуляционной помпы, а в бойлере устанавливается через боковой или нижний фланец.
Вопросы
Мне нужно другое напряжение, не 220 В. Вы сделаете такой ТЭН?
Да, сделаем. Пришлите ваше напряжение и мощность, а также фото старой детали.
Фланец моего оборудования другого размера. Вы можете изменить крепление?
Да, изменим крепление по вашему чертежу или посадочному месту. Пришлите размеры отверстий.
Мне нужна другая длина активной части, не 2000 мм. Это возможно?
Да, сделаем другую длину. Приложите эскиз с требуемым размером.
У меня агрессивная среда. Вы можете сделать этот ТЭН из другого материала?
Да, по заказу меняем материал трубок под среду. Укажите тип среды при заказе.
