Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить форму и размеры ТЭНа Sawo SCA-200 на 2000 Вт

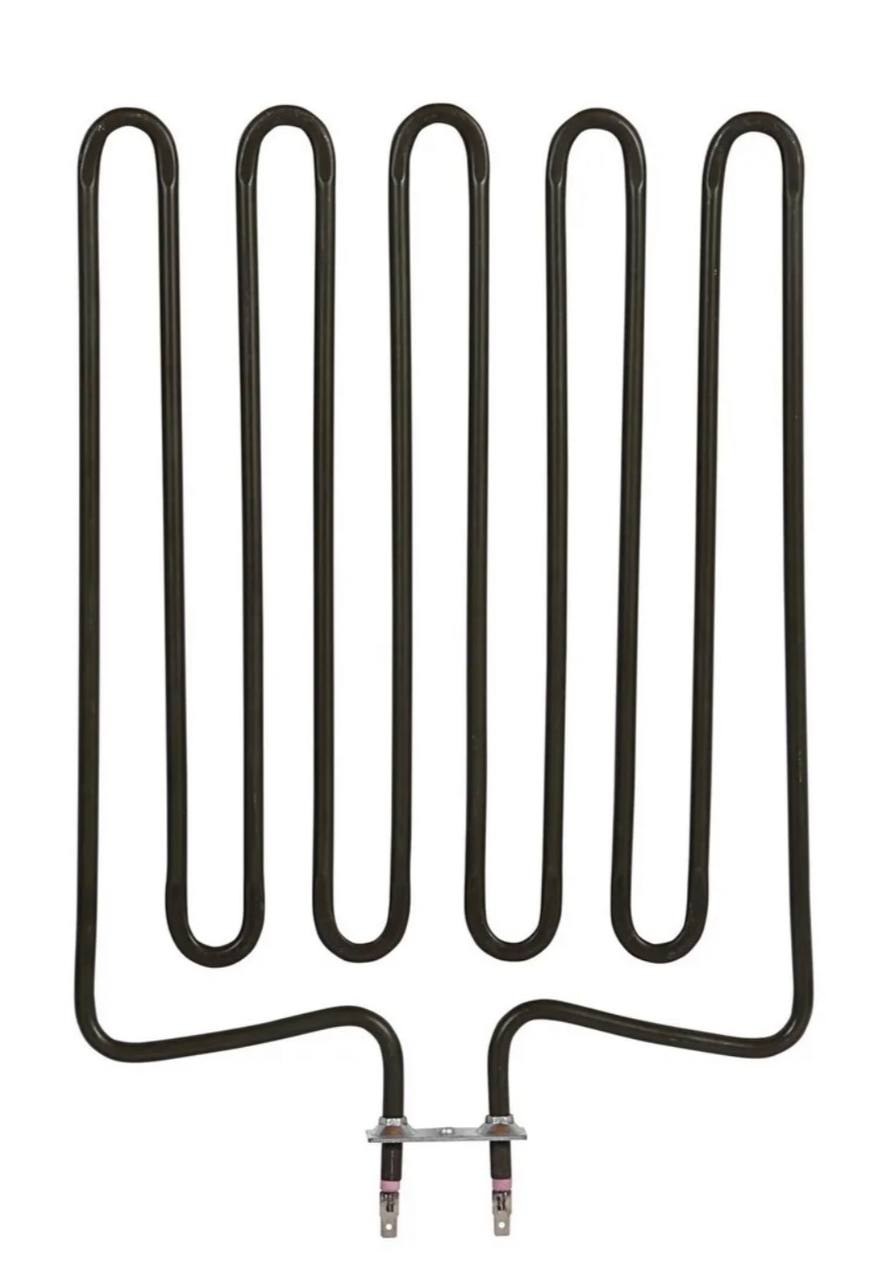

- Сравните форму. У этого ТЭНа пять параллельных U-образных трубок, соединённых в одну конструкцию. Ваша деталь должна повторять такой же изгиб и габарит по длине.
- Проверьте крепление. Выводы собраны на металлической пластине. Убедитесь, что тип и расположение крепёжных отверстий на пластине совпадают.
- Посмотрите на выводы. Должны быть плоские клеммы. Их количество и расстояние между ними должно быть таким же, как на вашем экземпляре.
- Сверьте мощность. На детали или в документации должно быть указано 2000 Вт (2 кВт).
- Уточните маркировку. В названии присутствует Sawo SCA-200. Если на старой детали есть похожий код, это дополнительный признак.
Фото старого нагревателя для изготовления аналога Sawo SCA-200
- Фото старого ТЭНа с разных сторон, чтобы была видна вся геометрия и расположение выводов.
- Чёткий снимок крепёжной пластины и клемм.
- Длину активной части (от края до края трубки) и полную длину детали. Размеры можно снять рулеткой.
- Если есть, маркировку или наклейку на корпусе нагревателя.
- Название или фото устройства, в котором стоял ТЭН (например, модель каменки или печи).
- Указание рабочей среды (воздух, жидкость, масло), если известно.
Замена длины, изгиба или типа клемм для ТЭН 2000 Вт
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, форму изгиба, тип и расположение крепления, материал трубки под агрессивную среду. Изменяем мощность и напряжение под вашу задачу. Для этого пришлите старую деталь или её размеры, а также параметры питания и условия работы.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах, а также в парогенераторах для гладильных систем. В бойлере элемент устанавливается в баке через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере на пути воды. В стиральной машине нагреватель закреплён снизу бака, а в посудомоечной встроен в проточную часть циркуляционной помпы.
Вопросы
У меня напряжение 220 В, а этот ТЭН рассчитан на 220 В?
Да, сделаем на любое напряжение. Для заказа укажите нужные вольты.
Можно сделать такую же форму, но короче?
Да, изменим длину. Приложите желаемый размер и фото образца.
Подойдёт ли этот ТЭН для масла?
Да, изготовим из материала, стойкого к масляной среде. Укажите тип жидкости в заказе.
У меня другое крепление не на пластине, а на резьбе. Вы сделаете?
Да, переделаем крепление под ваш вариант. Пришлите фото узла крепления с размерами.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
