Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

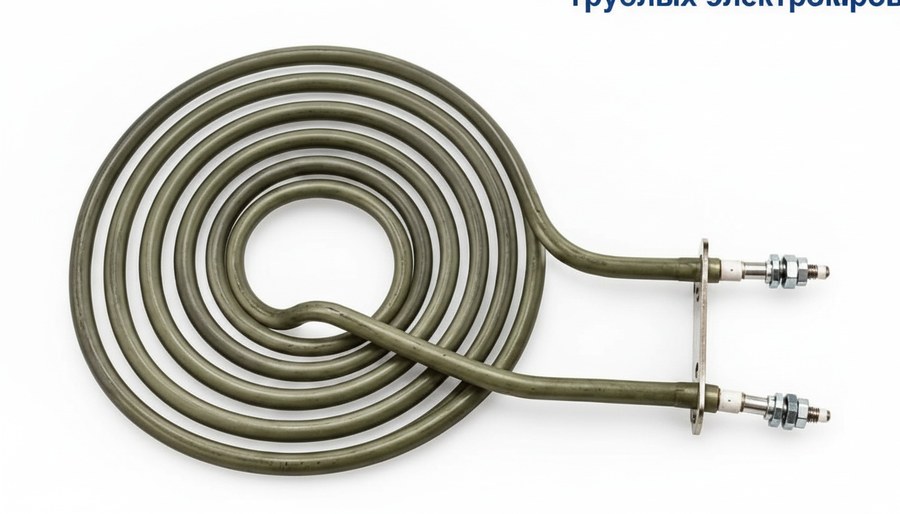

Проверка спирального ТЭН 200 А 10 3,0 кВт на соответствие вашей форме
- Сравните форму: плоская спираль с несколькими витками.
- Убедитесь, что крепление - два штуцера с гайками, соединенные металлической пластиной.
- Проверьте выводы: прямые, с резьбовыми шпильками и гайками.
- Уточните мощность: 3 кВт при напряжении 220 В.
- Сопоставьте обозначение «Тэн 200 А 10 3,0 кВт, Т220 В» с маркировкой на вашей детали.
Что прислать для изготовления ТЭН 200 А 10 с плоской спиралью
- Фото старого нагревателя с разных сторон (форма, крепление, выводы).
- Размеры: общая длина спирали, шаг витков, диаметр трубки (если есть возможность измерить).
- Расстояние между центрами крепежных штуцеров.
- Длину прямых участков выводов от корпуса до резьбы.
- Маркировку или любые цифры на старой детали (если сохранились).
Изменение мощности и напряжения для нагревателя 3,0 кВт 220 В
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину спирали, материал трубки, тип крепления. Для изменений пришлите техническое задание или уточните новую среду эксплуатации.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в проточных водонагревателях, где он размещается в небольшой цилиндрической камере нагрева. Кроме того, нагреватели этого типа используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой же нагреватель на другое напряжение, например 380 В?
Да, сделаем. Для заказа пришлите фото старой детали и укажите нужное напряжение.
Подойдет ли этот ТЭН для работы в агрессивной среде?
По заказу меняем материал трубки под вашу среду. Пришлите описание среды или фото старой детали, если она работала в тех же условиях.
Можно ли изменить длину спирали или шаг витков?
Да, сделаем с другими размерами по вашему чертежу или образцу. Приложите эскиз с нужными параметрами.
Возможно ли изготовить с другим типом крепления вместо штуцеров с пластиной?
Да, сделаем под ваше крепление. Пришлите фото или чертеж посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
