Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 27 кВт; можно меньше или больше, примерно от 16,2 кВт до 37,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

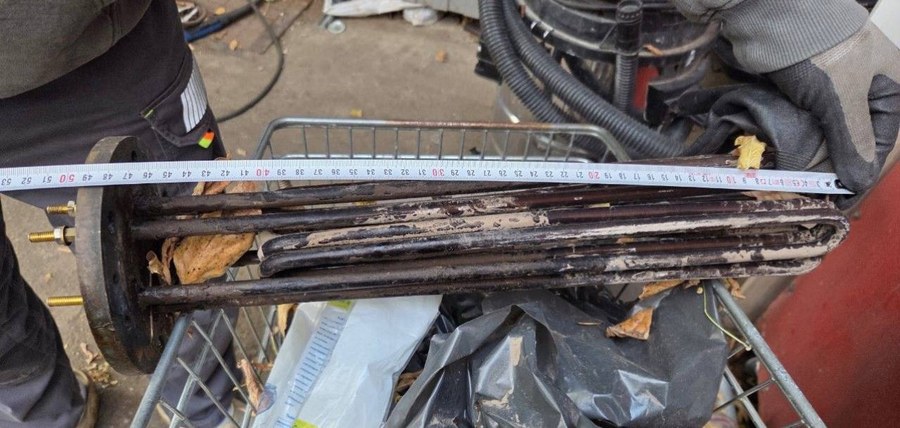

Сверка формы и расположения U-образных элементов ТЭН Vista 27 кВт
- Сравните форму и количество U-образных трубчатых элементов и их расположение на фланце. У вашего образца такой же блок ТЭН или одна общая трубка?
- Проверьте диаметр и тип крепления: у этого товара круглый фланец с четырьмя приваренными шпильками с гайками. Совпадает ли количество и расположение отверстий или шпилек на вашей детали?
- Убедитесь, что выводы на вашем образце выполнены аналогично (тип контактов, расстояние между ними). Это блок с несколькими выводами для подключения к схеме 380 В.
- Сверьте мощность 27 кВт и напряжение 380 В. Если на старой детали есть маркировка или вы можете измерить сопротивление в рабочем режиме (расчётное 5,3 Ом) и ток (71,05 А), это поможет подтвердить соответствие.
- Оцените общую длину и высоту блока (от фланца до верха труб). Размеры должны быть одинаковыми для установки в парогенератор Vista.
Фото фланца и выводов старого нагревателя 380 В для Vista
- Фото старого ТЭН со всех сторон: общий вид, фланец с крепежом, выводы. На фото не должно быть только одна деталь, важно показать её в сборе.
- Модель парогенератора Vista, если она указана на корпусе или в документации. Уточните мощность 27 кВт и напряжение 380 В.
- Измерьте расстояние между центрами шпилек на фланце и диаметр фланца (если есть, приложите эскиз с размерами).
- Укажите, в какой среде работает нагреватель (вода, пар, масло) и рабочую температуру, если известны.
- Если старая деталь имеет следы повреждений (например, прогар, коррозия), отметьте это.
Изготовление ТЭН по образцу с изменением числа трубок для Vista 27 кВт
Делаем по образцу, фото, чертежу. По заказу меняем количество трубчатых элементов, длину труб, тип и расположение крепления (фланец, шпильки, хомут), а также материал оболочки под агрессивную среду. Мощность и напряжение корректируем под ваш источник питания.
Где применяют ТЭН для парогенератора Vista
Такие нагреватели ставят в парогенераторах для хаммама и бани, где ТЭН погружного типа находится в баке парогенератора. Также их используют в промышленных и канальных увлажнителях воздуха, где нагреватель располагается в баке с водой внутри корпуса увлажнителя.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение, например 220 В?
Да, сделаем. Пришлите фото старого образца и укажите нужное напряжение и мощность.
Подойдёт ли этот блок, если у моего парогенератора другое крепление (не круглый фланец)?
Нет, этот вариант под круглый фланец со шпильками. Если крепление другое, пришлите эскиз или фото, сделаем под ваш способ установки.
Сделаете такой же по длине, но из нержавейки для агрессивной среды?
Да, сделаем из нержавеющей стали. Для этого пришлите фото старого образца и укажите среду и температуру.
Можно увеличить мощность этого ТЭН, не меняя габариты?
Да, сделаем с изменённой мощностью. Для расчёта нужны фото старого образца и желаемые параметры (мощность, напряжение).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
