Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

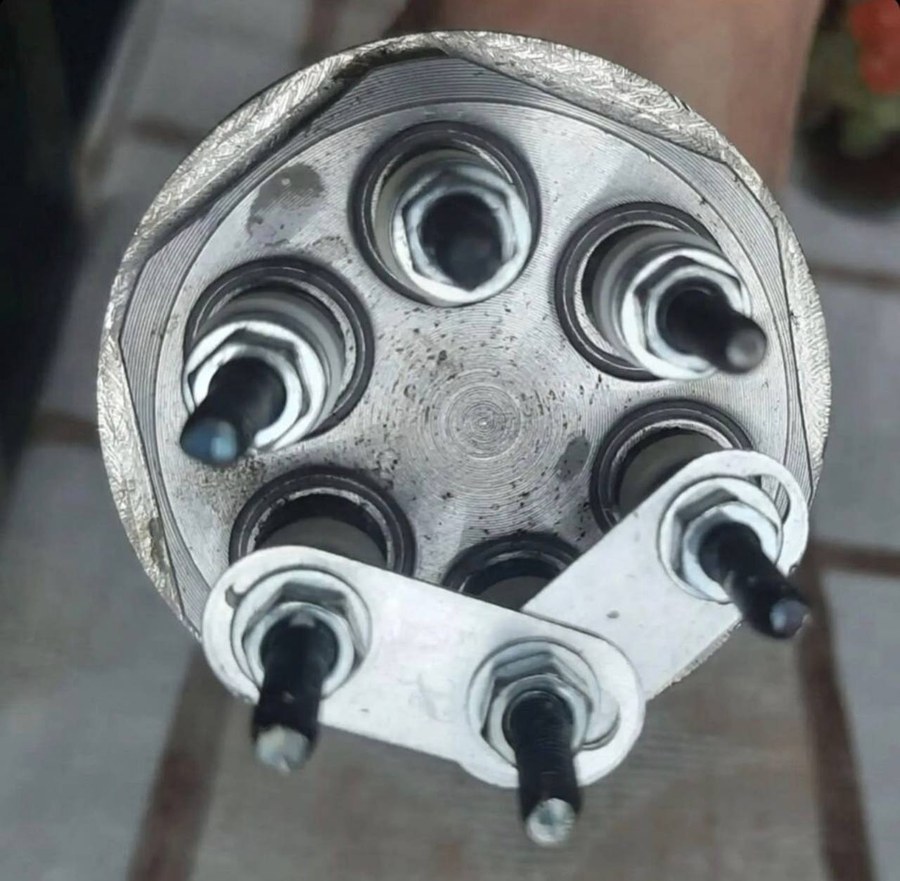

Как сверить со своим блоком ТЭН для Стэн ЭВПМ-9 на 220 В
- Сравните количество ТЭНов в блоке: в этом товаре их шесть.
- Убедитесь, что фланец круглый, а не овальный или треугольный.
- Проверьте, что выводы выполнены в виде шпилек с гайками, часть из них соединена металлической перемычкой.
- Сверьте напряжение: данный блок рассчитан на 220 В.
- Уточните, что изделие предназначено для водонагревателя Стэн ЭВПМ-9 - это указано в маркировке.
Что прислать для заказа этого блока с шестью трубками
- Фото старого блока ТЭН с круглым фланцем и шестью трубками.
- Модель водонагревателя (в данном случае Стэн ЭВПМ-9) или её точное обозначение.
- Размеры посадочного места под фланец (диаметр и расстояние между отверстиями, если есть).
- Уточните, нужна ли перемычка на выводах (как на фото) или требуется другая схема соединения.
- Если меняете среду или условия работы, сообщите тип жидкости и рабочую температуру.
Если нужен другой блок ТЭН под заказ по образцу
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубок, материал оболочки (под агрессивную среду), диаметр и форму фланца, количество и схему соединения выводов.
Куда ставят Блок ТЭН для электрического водонагревателя Стэн
Такие нагреватели ставят в промышленные бойлеры (водонагреватели) ГВС для котельных и ЖКХ, где блок ТЭН вкручивается в бак бойлера через резьбовой штуцер. Также они используются в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Кроме того, нагреватели этого типа устанавливаются в твердотопливные котлы, где блок ТЭН монтируется в штатную бобышку котла или в обвязку.
Вопросы
Можно ли заказать этот блок на напряжение 380 В?
Да, сделаем. Для этого укажите нужное напряжение и, если требуется, измените схему соединения выводов в заказе.
Подойдет ли этот блок, если у меня другой диаметр фланца?
Изменим диаметр фланца под ваше посадочное место. Пришлите его размеры и фото старой детали.
Сделаете блок из другого материала для работы в масле?
Да, заменим материал оболочки под вашу среду. Уточните тип жидкости и температуру нагрева.
Можно ли уменьшить длину трубок на 20 мм?
Да, изменим длину по вашему образцу или чертежу. Приложите размеры старого блока.
