Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: основные параметры для замены

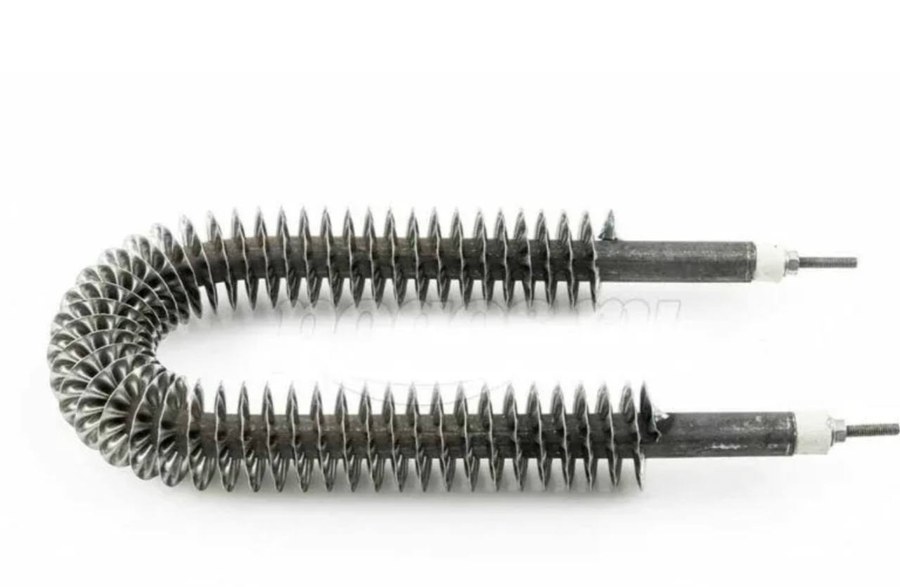

- Форма и размеры: убедитесь, что ваша старая деталь U образная с оребрением по всей длине нагревательной части. Активная длина (расчетная) 940 мм.
- Выводы: проверьте, что у вашего ТЭНа два резьбовых вывода с керамическими изоляторами, как на этом образце.
- Крепление: по маркировке ТЭНР 102, тип крепления и резьба должны совпадать с вашим. Сравните визуально.
- Мощность и напряжение: 4 кВт, 220 В. Сопротивление в рабочем режиме 12,1 Ом, ток 18,18 А. Сверьте с вашими исходными данными.
- Маркировка: код «ТЭНР 102 А13/4,0 О 220 ф.2» укажите при заказе для точной идентификации.
Что прислать для запуска в работу
- Фото старой детали: общий вид, крупно выводы и маркировку на корпусе или упаковке.
- Чертеж или эскиз с размерами: если есть, приложите. Если нет, мы делаем по образцу, фото, чертежу.
- Уточните, на какое оборудование ставится этот ТЭН (тип и модель электрокалорифера или установки).
- Укажите, что требуется именно этот код: ТЭНР 102 А13/4,0 О 220 ф.2.
- Если деталь не новая, напишите, менялась ли она ранее, и какой был результат.
Если нужен не точно такой же
По заказу меняем напряжение, мощность, длину активной части, тип крепления или материал оболочки под вашу среду и условия работы. Для изменений пришлите фото старой детали, параметры установки и желаемые характеристики.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается воздушным потоком. Также их используют в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры. Кроме того, нагреватели этого типа устанавливают в сушильных камерах для пиломатериалов, где они вмонтированы в воздуховод или корпус теплогенератора.
Вопросы
Мне нужно другое напряжение, например 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и укажите требуемое напряжение и мощность.
У меня другая длина активной части. Можно заказать с изменением?
Да, сделаем по вашим размерам. Приложите чертеж или эскиз с точной длиной.
Нужно другое крепление, не такое, как в маркировке. Это возможно?
Да, сделаем под ваш тип крепления. Пришлите фото или чертеж крепежного узла.
У меня агрессивная среда, нужен другой материал трубки. Вы можете?
Да, сделаем из материала под вашу среду. Укажите среду и условия работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
