Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | в этом блоке 1 ТЭН; можно больше или меньше трубок под нужную мощность |
|---|---|
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить блок ТЭН 2,5 кВт 220В с резьбой G2 1/2

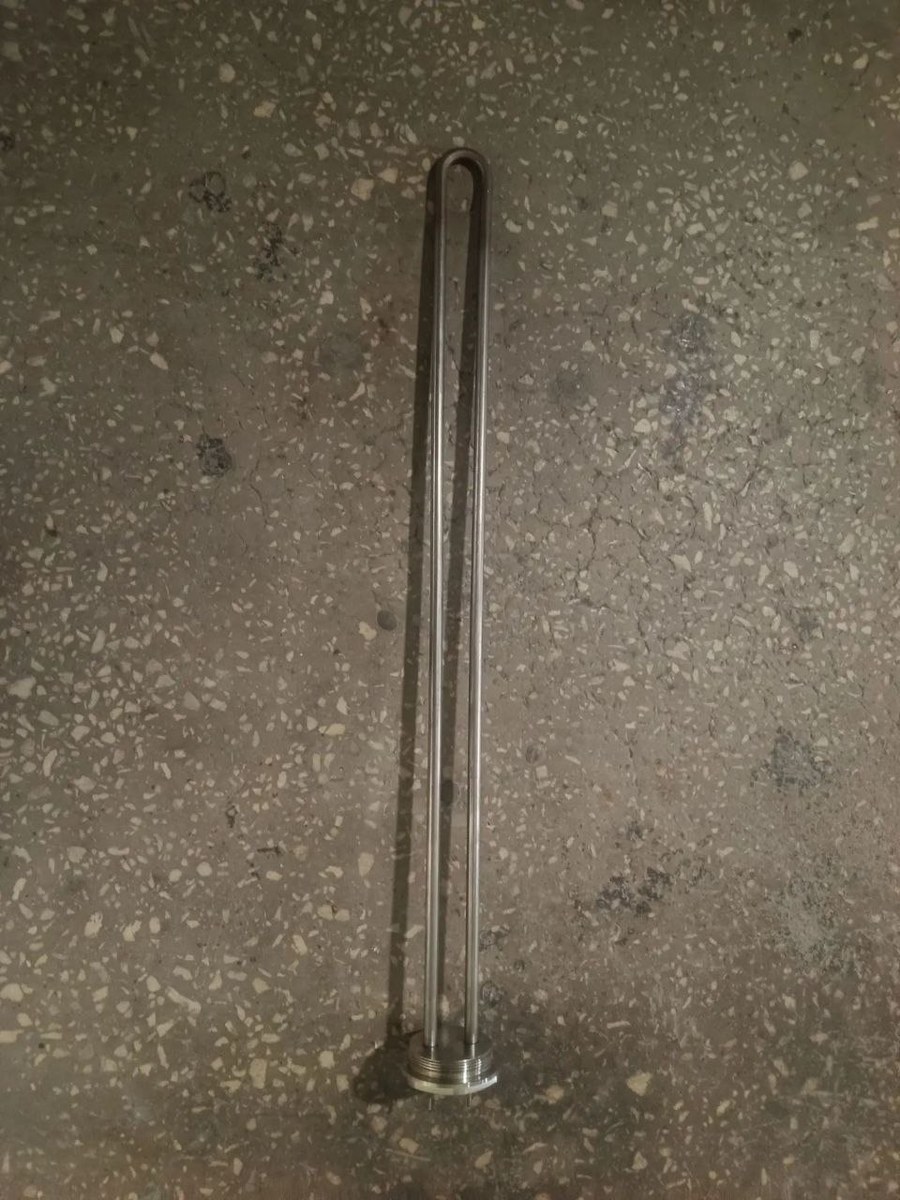

- Форма: U образный трубчатый нагреватель, два вывода в нижней части, рядом с ними резьбовой штуцер.
- Крепление: резьба G2 1/2. Сравните тип и шаг резьбы на вашей детали.
- Длина: развёрнутая длина трубки 1700 мм. Сверьте габарит вашего старого ТЭН.
- Мощность: 2,5 кВт, рассчитан на напряжение 220 В. Убедитесь, что паспортные данные совпадают.
- Состав: блок из одного нагревателя 170В12/2,5т220. Если у вас блок из нескольких ТЭН, уточните количество.
Что прислать для замены ТЭНБ-2,5т с формой и резьбой
- Фото старого ТЭН с двух сторон, чтобы были видны форма, расположение выводов и резьба.
- Чёткое фото маркировки на корпусе или в документации.
- Длину трубки (развёрнутую) и межосевое расстояние, если оно отличается от стандартного.
- Уточнить, что блок состоит из одного нагревателя, а не из нескольких.
- Если есть, чертёж или эскиз с указанием присоединительных размеров.
- Фото места установки и типа оборудования, куда монтируется деталь.
Если нужен другой блок ТЭН 170В12/2,5т220 по образцу
Делаем по образцу, фото, чертежу. По заказу меняем форму, длину трубки, тип резьбы, материал оболочки под среду заказчика. Мощность и напряжение корректируем под вашу схему включения.
Где ставят блоки ТЭН
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры и в промышленных электроводонагревателях для технологических жидкостей.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Пришлите желаемую мощность и схему подключения (звезда или треугольник).
Подойдёт ли этот нагреватель для агрессивной среды, например, масла?
Да, сделаем из материала, стойкого к вашей среде. Уточните состав среды и температуру.
У меня крепление не G2 1/2, а другая резьба. Вы можете изготовить?
Да, сделаем под вашу резьбу. Пришлите образец или чертёж крепления.
Нужен такой же, но с другой длиной развёрнутой трубки. Это возможно?
Да, сделаем по вашим размерам. Приложите к заказу эскиз с длиной и межосевым расстоянием.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
