Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей деталью

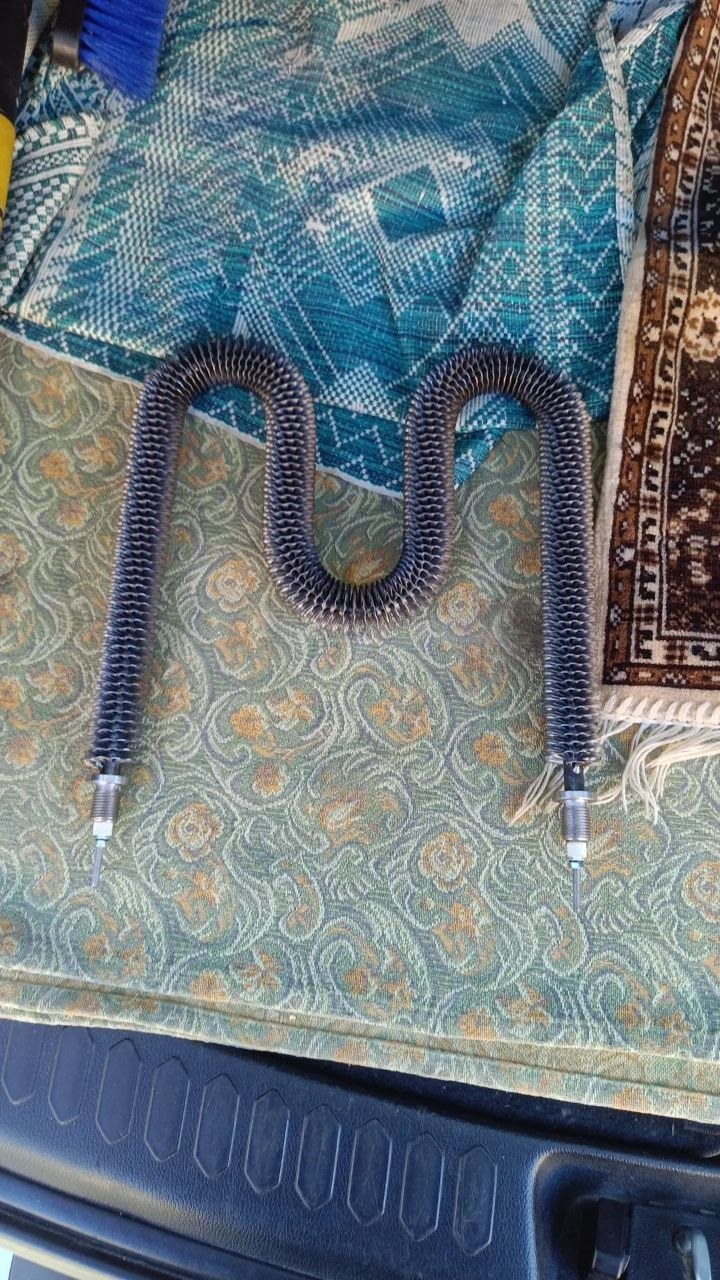

- Сверьте форму: этот ТЭН изогнут в М образную форму. Сопоставьте изгиб с вашей старой деталью.
- Проверьте крепление: два вывода оснащены резьбовыми штуцерами с маркировкой шц.М16х1,5.
- Сравните активную длину (расчётная 970 мм) и общую длину по изгибу вашего образца.
- Уточните мощность 2,0 кВт и напряжение 220 В (указано в маркировке B10/2,0 О 220).
- Обратите внимание на тип оребрения (сталь или сплав серого цвета) и код Ф-4 R-35.
Что прислать для заказа по этому образцу
- Фото старой детали с нескольких ракурсов, чтобы мы видели форму изгиба и расположение выводов.
- Фото маркировки на детали или её остатков (если есть), особенно кодов ТЭНР 110, Ф-4, R-35.
- Укажите длину вашей детали от начала до конца трубки (без выводов) и расстояние между выводами.
- Если деталь установлена в оборудовании, сообщите его тип или модель (например, калорифер или вентиляционный агрегат).
- Для сложных креплений приложите эскиз или чертёж с размерами штуцеров и резьбы.
Если нужен не точно такой же
По заказу меняем длину, мощность, напряжение или материал оребрения под вашу среду и условия работы. Делаем по образцу, фото или чертежу, в том числе с другим типом крепления или выводов.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудовании, где требуется нагрев проходящего воздушного потока. В конвекторах нагреватель располагается на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточной вентиляционной установки оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается вентилятором. Также нагреватели этого типа используются в сушильных камерах для пиломатериала, где в электрических моделях вмонтированы в воздуховод или корпус теплогенератора.
Вопросы
Мне нужно напряжение 380 В вместо 220 В, вы сделаете такой ТЭН?
Да, сделаем. Пришлите фото вашей детали и укажите нужное напряжение и мощность.
У меня деталь с другим расстоянием между выводами, можно изменить длину?
Да, по заказу меняем активную длину. Приложите эскиз с размерами вашего крепления.
ТЭН будет работать в агрессивной среде, нужен другой материал оребрения?
Да, по заказу меняем материал. Сообщите тип среды, и мы подберём подходящий сплав.
Мне нужна резьба другого диаметра, а не М16х1,5. Вы сделаете?
Да, сделаем с вашим типом крепления. Пришлите фото штуцера и укажите нужную резьбу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
