Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

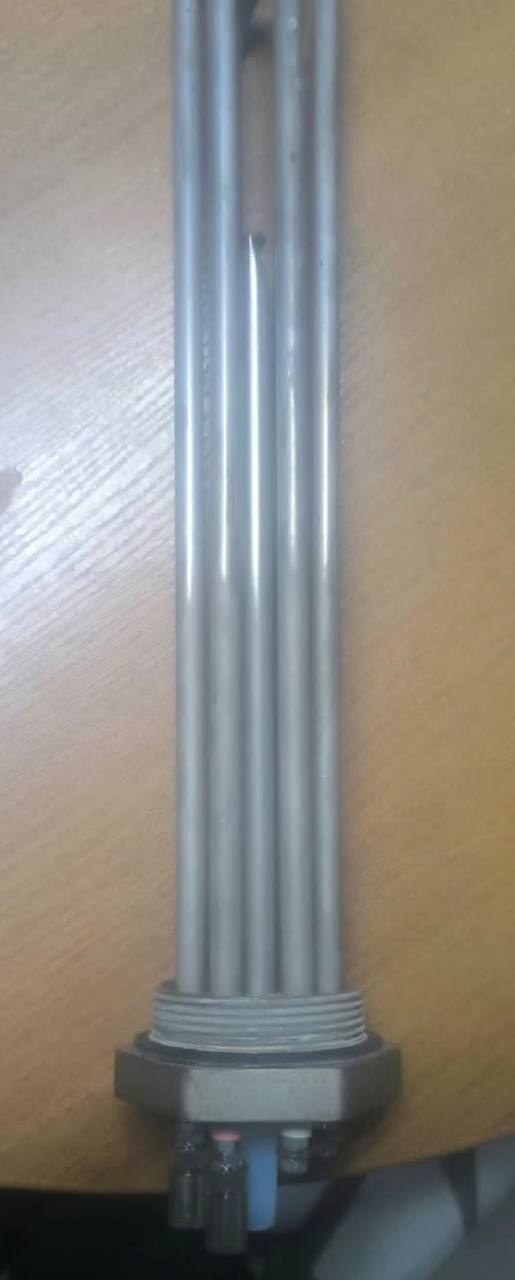

Проверка геометрии блока ТЭН Pahlen 9 кВт
- Сравните форму и количество ТЭН: в блоке несколько прямых трубчатых нагревателей без ребер.
- Проверьте крепление: шестигранная гайка с резьбой, выводы с защитными колпачками снизу гайки.
- Уточните общую мощность: 9 кВт.
- Сопоставьте длину и диаметр труб по вашей старой детали (указываем только по вашему образцу).
- Сверьте маркировку: если на корпусе есть буквенные коды или сокращения, сообщите их нам (не расшифровываем).
Фото старого блока Pahlen 9 кВт для заказа
- Фото старого блока с разных сторон, чтобы были видны форма, крепление и выводы.
- Фото шильда или маркировки на корпусе, если сохранилась.
- Длину и диаметр труб вашего образца в миллиметрах или сантиметрах.
- Тип резьбы на гайке (шаг и диаметр) по вашей детали.
- Напряжение и мощность, если отличаются от 9 кВт (уточняем по вашему запросу).
- Описание среды (вода, масло, воздух) и условий работы, если они есть.
Изменение длины трубок в блоке Pahlen под заказ
Делаем по образцу, фото или чертежу. По заказу меняем длину нагревателей, материал трубок под вашу среду, тип крепления или напряжение. Для изменений пришлите старую деталь или её размеры с указанием новых параметров.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где врезной резьбовой блок устанавливается в штатную бобышку котла или в обвязку. Также их используют в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Кроме того, нагреватели применяют в ваннах длительной пастеризации молока, где блок ТЭН размещён в водяной рубашке ванны и нагревает воду, передающую тепло через стенку продукту.
Вопросы
Мне нужно другое напряжение, не 380 В. Сделаете?
Да, сделаем. Пришлите фото вашего образца и укажите нужное напряжение.
Длина труб не подходит к моему оборудованию. Можно изменить?
Да, сделаем по вашей длине. Приложите размеры старой детали или чертёж.
Нагреватель будет работать в агрессивной среде. Подберёте материал трубок?
Да, подберём. Укажите среду и температуру, пришлите фото образца.
У меня другое крепление, не шестигранная гайка. Сделаете под моё?
Да, сделаем по вашему креплению. Приложите фото и размеры резьбы или фланца.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
