Патрон под ваше отверстие
Патронный нагреватель подгоняем под отверстие в вашей плите или форме. Что известно и что подстроим:
| Диаметр | в этом товаре 10 мм; подгоним под ваше отверстие, можно от 6 до 32 мм |
|---|---|
| Длина | в этом товаре 260 мм; короче или длиннее под глубину отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |

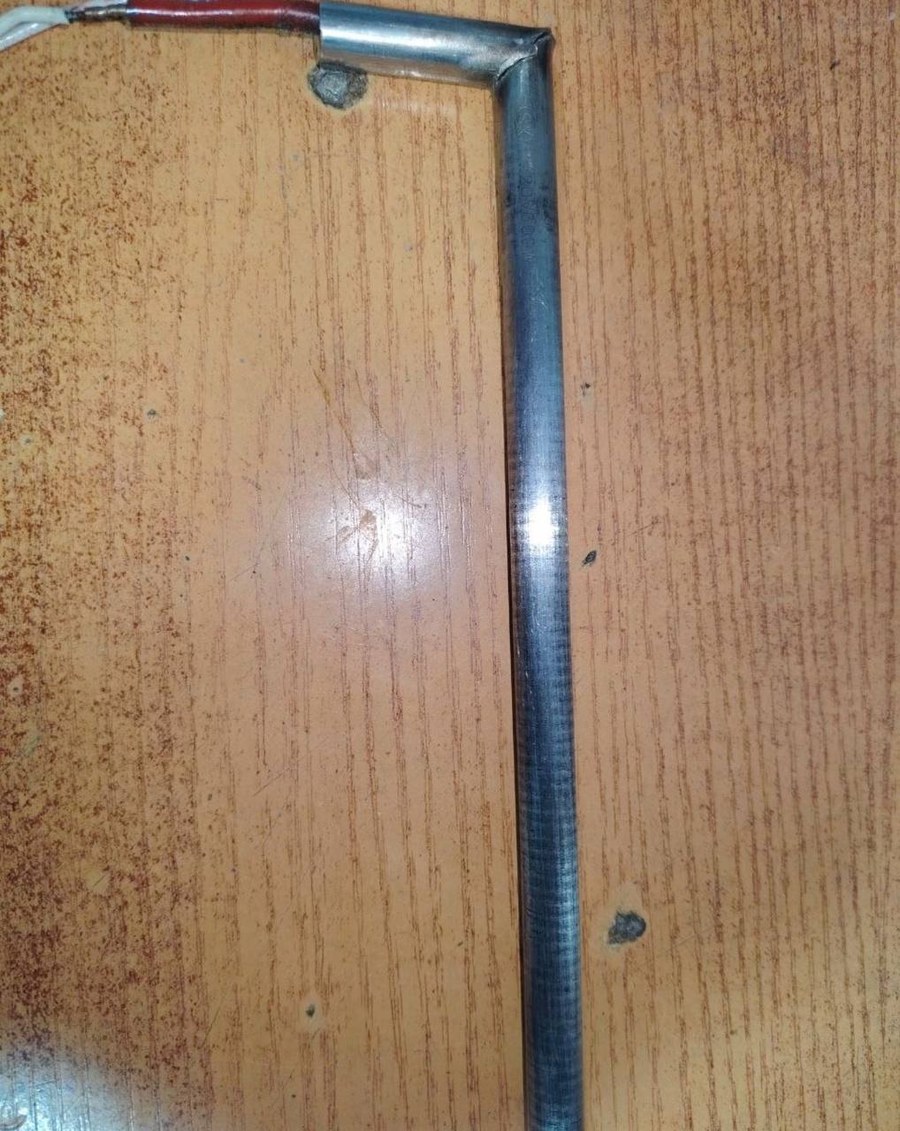

Сравнение с патронным угловым ТЭНом 600 Вт 260 мм
- Сравните форму: это ТЭН, изогнутый под прямым углом (патронный угловой). Проверьте, совпадает ли изгиб с вашей деталью.
- Уточните длину прямой части: 260 мм от корпуса до конца (без выводов). Измерьте свою деталь.
- Проверьте диаметр: 10 мм.
- Убедитесь в напряжении 220 В и мощности 600 Вт. Данные указаны в маркировке старого ТЭНа.
- Посмотрите на выводы: на этом нагревателе - изолированные провода, выходящие с одного конца. Крепление (если есть) на фото не показано - уточните его тип отдельно.
Фото старого патронного углового нагревателя 220 В
- Фото старой детали с двух сторон (общий вид и место выхода выводов).
- Чёткий чертёж или эскиз с длиной 260 мм, диаметром 10 мм и углом изгиба 90°.
- Маркировку с корпуса (если сохранилась): напряжение, мощность.
- Указание типа крепления (фланец, резьба, обжимной хомут) - если оно есть на вашей детали, приложите его фото.
- Для точного повтора: сообщите материал оболочки (например, нержавейка или углеродистая сталь) - если он известен.
Изготовим патронный ТЭН по вашему образцу
Мы делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, мощность, напряжение, тип выводов или материал оболочки под вашу среду. Для изменений пришлите эскиз с новыми параметрами и опишите условия работы.
Где ставят патронные нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, а также в баках-дозаторах реагентов химводоподготовки котельной, где нагреватель монтируется через бобышку в стенке или крышке. Кроме того, патронные ТЭНы используются для обогрева гидробаков спецтехники.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото вашей старой детали.
У меня другой диаметр посадочного отверстия - 12 мм. Вы сможете повторить деталь с таким же углом, но другим диаметром?
Да, сделаем с диаметром под ваше отверстие. Приложите чертёж или укажите точный размер.
Нужен ТЭН из нержавейки для агрессивной среды. Вы можете заменить материал?
Да, по заказу меняем материал оболочки. Для подбора сообщите состав среды и температуру нагрева.
На старой детали другое крепление - фланец с двумя отверстиями. Вы сможете добавить его?
Да, сделаем с фланцем по вашему образцу. Пришлите фото или чертёж крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
