Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 100 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

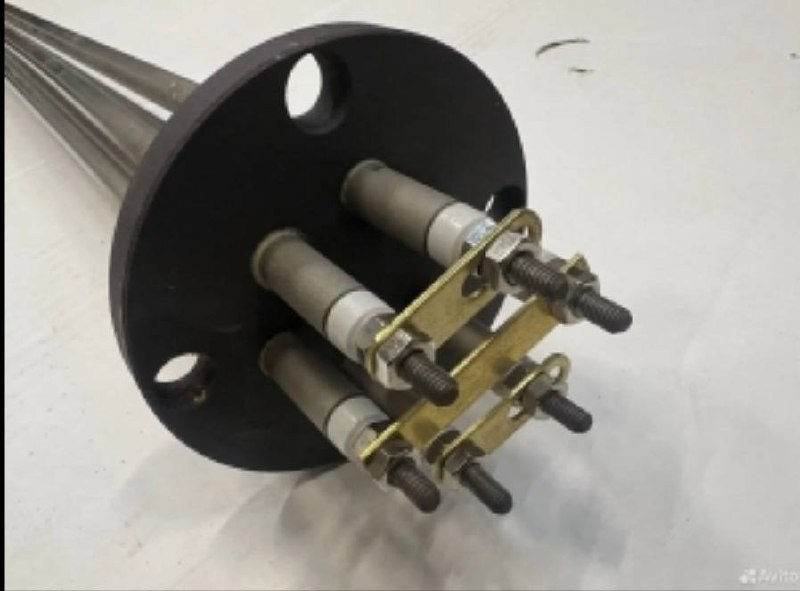

Сверьте форму блока из трёх трубок на фланец 100 мм
- Форма и количество: блок из трёх трубок на круглом фланце. Убедитесь, что у вашей детали три отдельных ТЭНа, собранных на одном фланце.
- Крепление: фланец диаметром 100 мм. Проверьте, что посадочное место подходит именно под такой размер.
- Выводы: шпильки с гайками, соединённые латунными перемычками. Посмотрите, совпадает ли схема соединения выводов на вашей детали.
- Мощность и напряжение: 6 кВт, 380 В (расчётный ток 15,79 А, сопротивление 24,1 Ом). Сравните эти параметры с маркировкой вашего старого ТЭНа.
Пришлите фото фланца и выводов ТЭНа 6 кВт 380 В
- Фото старого ТЭНа с фланцем и выводами крупным планом.
- Фото шильдика котла Jaspi Eco lux 17 (модель и мощность).
- Замер посадочного диаметра фланца (подтвердить 100 мм).
- Количество и расположение трубок относительно фланца (если есть особенности).
- Уточнить, нужна ли перемычка между выводами (если она была на старой детали).
Изменим мощность, напряжение или длину трубок для Jaspi Eco lux 17
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубок, материал трубок или фланца под вашу среду. Также можем изменить схему соединения выводов (звезда, треугольник) или количество трубок в блоке.
Применение: Нагреватель для котла Jaspi Eco lux
Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где используются в качестве врезного резьбового блока в штатную бобышку котла или в обвязку. Также их применяют в котлах отопления пассажирского вагона, устанавливая в водогрейный котёл в котельном отделении. В битумоплавильных установках и битумоварочных котлах нагреватели монтируют как погружной элемент в баке.
Вопросы
Можно ли заказать такой же ТЭН на напряжение 220 В?
Да, сделаем. Пришлите фото старой детали и уточните, допустима ли перекоммутация выводов.
Подойдёт ли этот фланец на другое отверстие, если я увеличу диаметр?
Да, сделаем фланец по вашему размеру. Приложите чертёж или шаблон посадочного места.
Можно ли сделать длиннее трубки, чтобы ТЭН глубже входил в котёл?
Да, изменим длину. Пришлите замер глубины бака и фото расположения старого ТЭНа.
ТЭН будет работать в агрессивной жидкости. Сделаете из другого материала?
Да, подберём материал под вашу среду. Укажите тип жидкости и температуру эксплуатации.
