Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить совместимость с вашей деталью

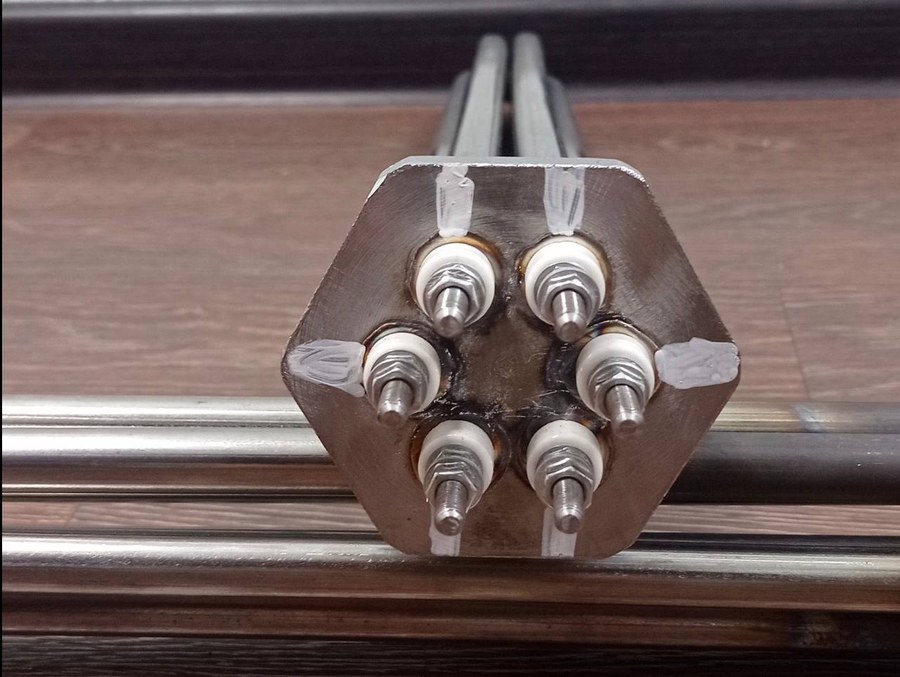

- Сравните количество ТЭНов в блоке. Этот блок состоит из шести прямых трубчатых нагревателей.
- Проверьте тип крепления: фланец шестигранный, ТЭНы приварены к нему.
- Убедитесь, что выводы выполнены в виде шпилек с гайками и керамическими изоляторами.
- Сверьте мощность и напряжение: 15 кВт, 380 В (возможно подключение на 220 В, уточните схему).
- Оцените общую длину блока и длину трубчатых элементов по вашей детали.
Что прислать для заказа этого блока ТЭН
- Фото вашего блока ТЭН с разных сторон, чтобы были видны фланец, выводы и расположение нагревателей.
- Чертеж или эскиз с размерами: общая длина блока, длина трубчатых элементов, шаг между ними, размеры фланца (под ключ).
- Укажите схему подключения (звезда или треугольник) и рабочее напряжение (220 В или 380 В).
- Если есть, приложите фото маркировки старого блока (цифры и буквы, даже если непонятны).
- Опишите среду эксплуатации: воздух, вода, масло, агрессивная среда (для выбора материала).
Если нужен другой вариант
Делаем по образцу, фото, чертежу. По заказу меняем длину трубчатых элементов, шаг между ними, материал оболочки (нержавеющая сталь или другое), тип и размер фланца, а также схему подключения и мощность под ваше оборудование.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления и ванны длительной пастеризации молока. В электрокотлах блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса. В ваннах пастеризации блок ТЭН устанавливают в водяной рубашке, где он нагревает воду, передающую тепло продукту через стенку.
Вопросы
Можно ли сделать этот блок на другое напряжение, например 220 В?
Да, сделаем. Пришлите схему подключения и рабочее напряжение вашей сети.
Подойдет ли этот блок для воды, если у меня среда агрессивная?
Да, сделаем из подходящего материала. Укажите состав среды и температуру.
Можно ли изменить длину трубчатых элементов?
Да, сделаем по вашим размерам. Приложите чертеж или точные размеры.
Возможен ли другой тип крепления, не шестигранный фланец?
Да, изготовим с другим креплением. Пришлите фото или чертеж вашего фланца.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
