Шкаф управления на котором можно будет выставлять режим температуры

Шкаф управления предназначен для подключения ТЭНов и поддержания заданной температуры воды или воздуха. Оператор задаёт уставку цифровым контроллером, после чего шкаф включает или отключает нагреватели по сигналу датчика температуры.

Оборудование устанавливается в системах нагрева воды, баках-накопителях, бойлерах, котельных, воздухонагревателях, сушильных установках, термокамерах и технологических линиях. Подходит для управления водяными и воздушными ТЭНами, включая группы нагревателей с пофазным подключением.

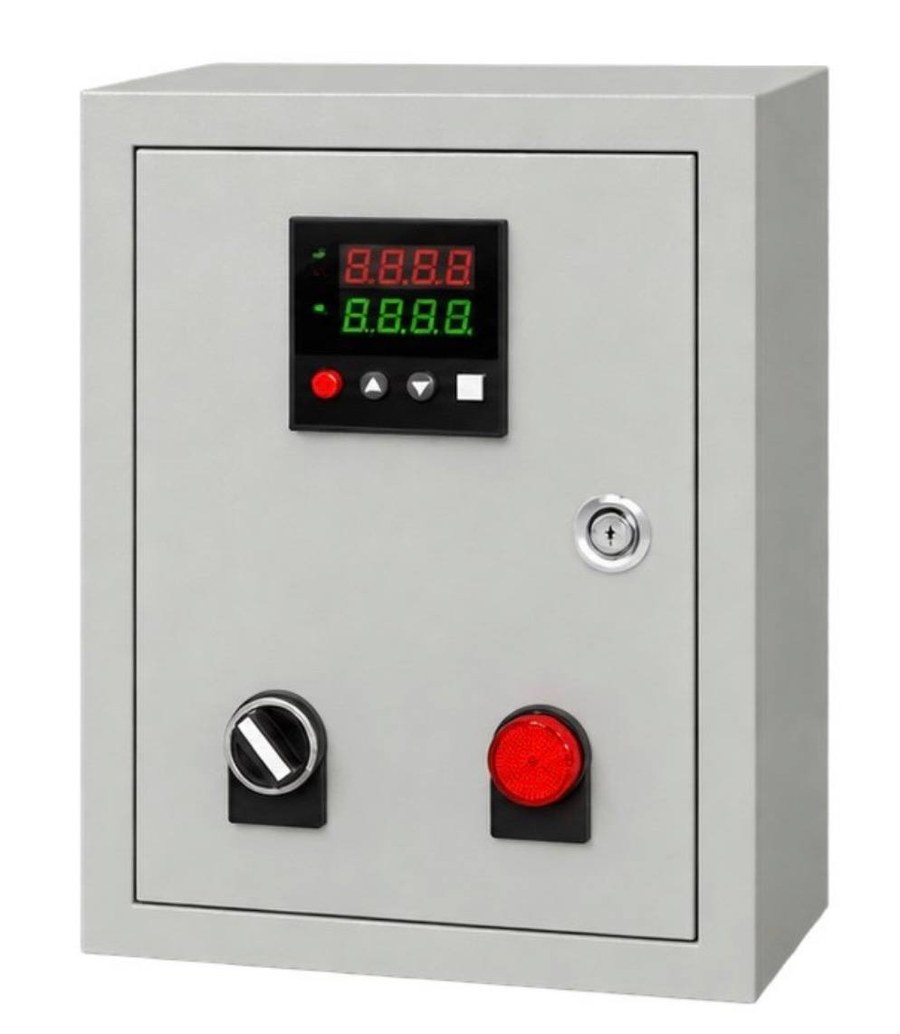

Корпус выполнен из окрашенного металла. На лицевой панели размещены цифровой регулятор, кнопки управления, поворотный переключатель, замок и красная сигнальная лампа. Световая индикация показывает состояние шкафа и работу нагревательной нагрузки. Внутри размещаются автоматические выключатели, контакторы, клеммы и цепи защиты.

Регулирование температуры выполняется по сигналу термопары или термосопротивления Pt100. Для нагревателей мощностью до 10 кВт применяются однофазные схемы на 220 В, более мощные группы подключаются к сети 380 В с распределением нагрузки по фазам. Температурный диапазон зависит от установленного контроллера и выбранного датчика.

Примерные габариты корпуса по фото: 350 × 500 × 200 мм. Комплектация и электрическая схема подбираются под мощность ТЭНов, напряжение сети, количество ступеней нагрева и рабочую температуру.
