Трубчатый ТЭН · повтор по образцу

Тэн для дезинфекционной камеры ВФЭ-2/0,9 СЗМО

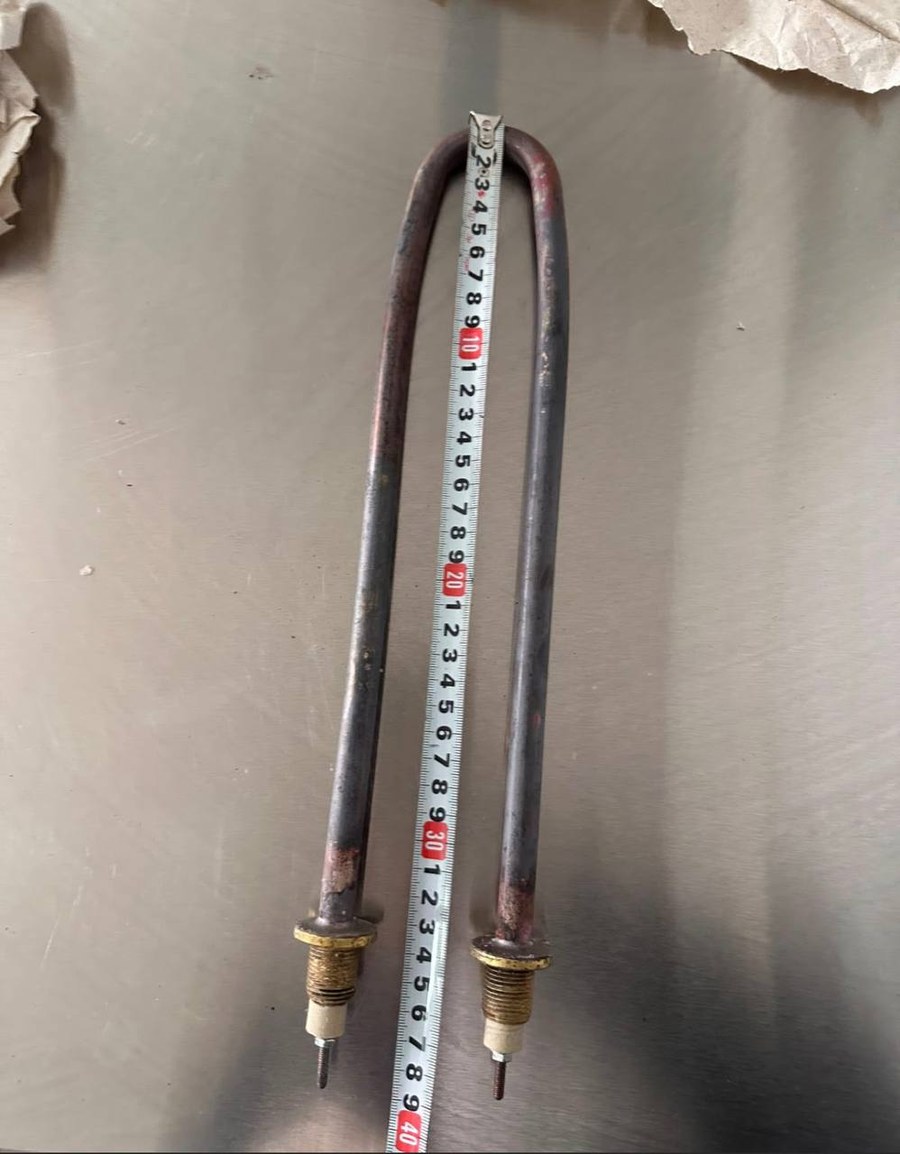

Тэн для дезинфекционной камеры ВФЭ-2/0,9 СЗМО, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностькак у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: форма, крепление, выводы, длина, мощность

  • Сравните общую длину корпуса и длину оребренной части с вашей старой деталью.
  • Проверьте тип и расположение крепежных элементов: крепление на резьбе или фланце, его диаметр и шаг.
  • Уточните количество, диаметр и длину контактных выводов, их ориентацию относительно корпуса.
  • Сверьте мощность по маркировке на старом ТЭНе или по паспорту камеры ВФЭ 2/0,9 СЗМО.
  • Оцените форму: прямая, изогнутая под конкретный объем камеры, угол изгиба.

Что прислать именно для этого товара: образец, фото, данные камеры

  • Фотографии старого ТЭНа с линейкой или штангенциркулем на фоне: общий вид, крепление, выводы.
  • Четкий чертеж от руки с размерами, если деталь утрачена или деформирована.
  • Модель и марку дезинфекционной камеры (например, ВФЭ 2/0,9 СЗМО) для сверки типоразмера.
  • Фото места установки: тип крепления, свободное пространство вокруг, подводка проводов.
  • Указание напряжения сети и требуемой мощности, если замена не на идентичную деталь.

Если нужен не точно такой же: что меняем под задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину оребренной части, мощность, напряжение, тип и расположение крепежа, материал оболочки (нержавеющая сталь, углеродистая сталь) под конкретную среду и температуру в камере.

Где применяют такие нагреватели

Такие нагреватели ставят в дезинфекционных камерах паровоздушных и пароформалиновых, где они работают в составе калорифера в воздуховоде камеры. Также нагреватели используются в моечно-дезинфицирующих машинах для лабораторной посуды и инструментов в баке нагрева воды, а в автоматических мойках-дезинфекторах эндоскопов - в бустер-баке подогрева воды или в контуре подогрева ёмкости с дезинфицирующим средством.

Как оформить заказ

  1. Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
  2. Старый нагреватель можно прислать как образец любым удобным способом.
  3. Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
  4. Изготовим и отправим.

Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.

Вопросы

Мне нужно напряжение 220 В, а не 380 В. Вы сделаете такой ТЭН?

Да, сделаем под ваше напряжение. Пришлите фото старого ТЭНа, образец или чертеж с размерами, а также укажите требуемую мощность.

У меня крепление на три шпильки, а у вас в названии другое. Можно изменить крепеж?

Да, изменим крепление по вашему образцу или чертежу. Для этого приложите фото или эскиз крепежного узла.

Камера работает с парами формалина, нужна устойчивость к кислой среде. Вы поменяете материал?

Да, заменим материал оболочки на устойчивый к вашей среде. Для точного заказа сообщите тип среды, температуру и режим работы.

Мне нужна длина на 30 мм короче, чтобы ТЭН не упирался в стенку. Это возможно?

Да, сделаем нужную длину. Для этого пришлите точные габариты места установки или чертеж с новой длиной.
