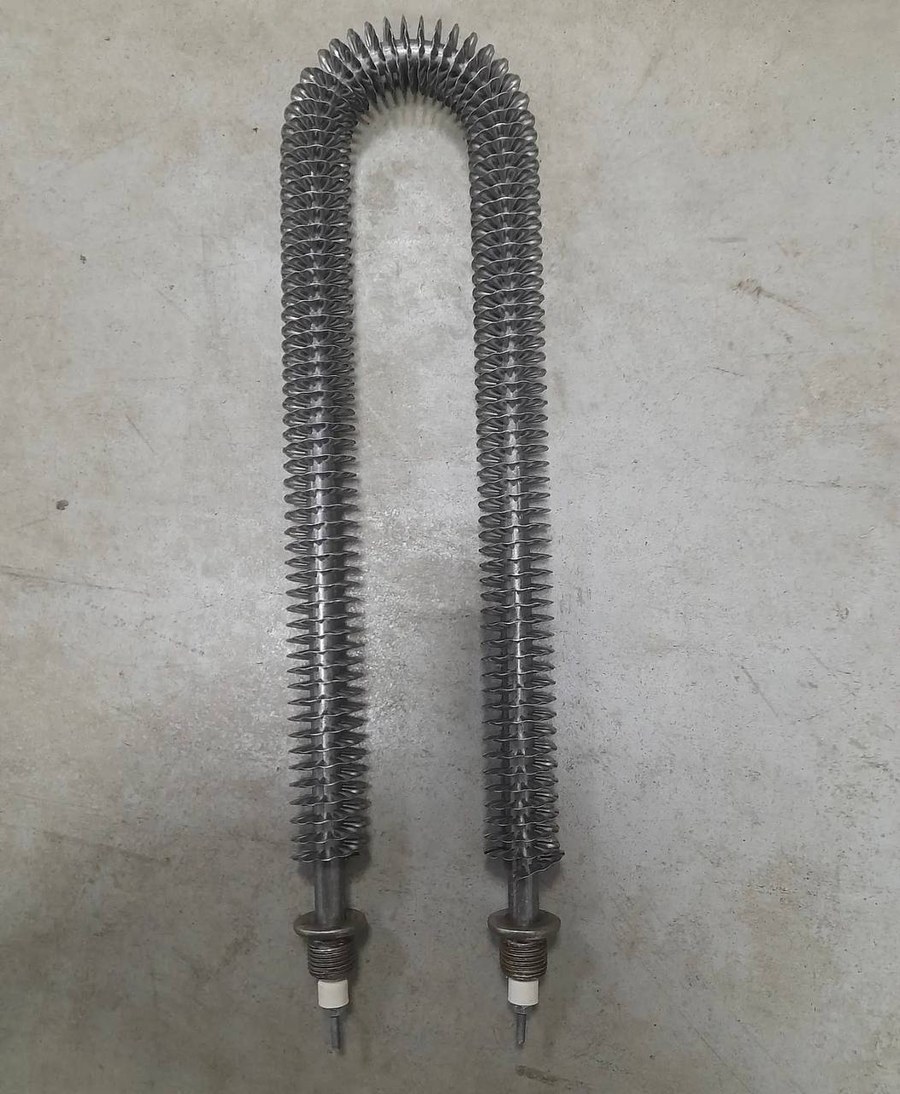

Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сравните маркировку на корпусе детали: должно быть `ТЭНР 90A13/2,2-0-220 R38`
- Проверьте активную длину: расчётная 820 мм
- Уточните мощность и напряжение: 2,2 кВт, 220 В
- Посмотрите форму и крепление: оребрённый ТЭН, тип R38
- Оцените сопротивление в рабочем режиме: расчётное 22 Ом
Что прислать для заказа
- Фото старого нагревателя целиком и рядом с линейкой
- Чёткое фото маркировки на корпусе
- Укажите активную длину (расстояние между концами трубки без выводов) в мм
- Если есть крепёжные элементы, приложите фото узла крепления
- Для печи полимеризации: модель печи и фото её внутренней компоновки
- При необходимости укажите, какие выводы (штекеры, клеммы) должны быть на новом ТЭНе
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину, форму, выводы, напряжение, мощность, материал под среду заказчика.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферах приточных вентиляционных установок, сушильных камерах для пиломатериала и зерносушилках. В электрокалорифере оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В сушильных камерах для пиломатериала нагреватель вмонтирован в воздуховод или корпус теплогенератора. В зерносушилках и бункерах активного вентилирования такие нагреватели собраны в три ряда внутри прямоугольного короба электрокалорифера.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно изменить напряжение, оставив ту же мощность?
Да, сделаем. Пришлите желаемое напряжение и мощность, подберём исполнение.
Подойдёт ли этот ТЭН, если у меня крепление другой формы?
Да, сделаем с вашим креплением. Приложите фото или эскиз узла.
Можно увеличить активную длину при том же диаметре?
Да, сделаем. Укажите требуемую длину в мм.
Подойдёт ли ТЭН под агрессивную среду в печи?
Да, сделаем из материала под вашу среду. Сообщите тип среды или материал старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
