Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: форма, крепление, длина, мощность

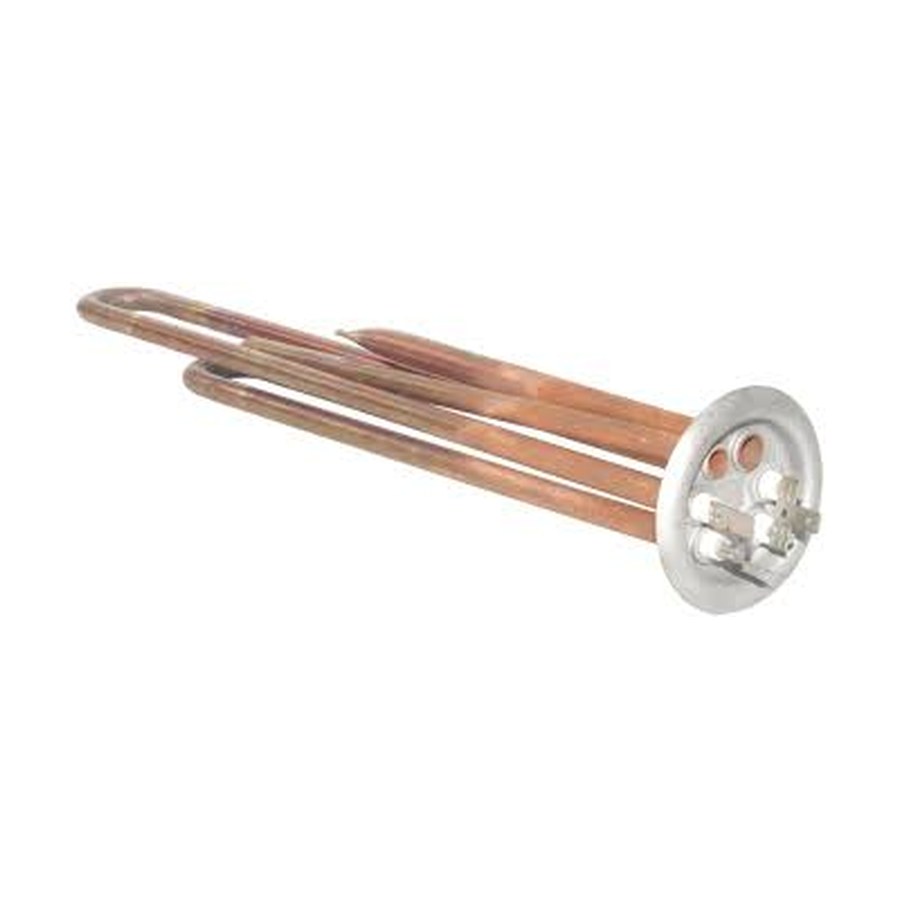

- Сравните тип фланца: у этого ТЭН RF фланец Ø63 мм. Убедитесь, что у вашей старой детали такой же наружный диаметр.
- Проверьте количество и расположение трубок под термостаты. В этом ТЭН их две, под термостаты Thermowatt, Италия.
- Замерьте общую длину ТЭН (по трубке) и длину нагреваемой зоны. Уточните по своему образцу.
- Убедитесь, что мощность 2 кВт (2000 Вт) совпадает с маркировкой или расчётом на старой детали.
- Сверьте материал корпуса: указано МЕДЬ. Если ваша деталь медная, этот ТЭН подходит.
Что прислать именно для этого товара
- Модель бойлера Thermex, для которого нужен ТЭН, если она известна.
- Фото фланца старой детали (вид сверху и сбоку, чтобы видеть расположение трубок и отверстий под термостаты).
- Фото маркировки на корпусе ТЭН (если она осталась) или на фланце.
- Замеры общей длины ТЭН и длины нагреваемой зоны.
- Уточнение, какие именно термостаты Thermowatt используются (модель или фото).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем материал корпуса, длину трубки, мощность или напряжение под вашу задачу. Для этого пришлите фото старой детали с замерами и укажите требуемые изменения.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где они устанавливаются в бак через боковой или нижний фланец. Также они используются в лабораторных суховоздушных термостатах, где располагаются под рабочей камерой в воздушном канале с принудительной циркуляцией воздуха.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Для заказа пришлите фото старой детали и укажите нужное напряжение.
Подойдет ли этот ТЭН, если у меня бойлер другого бренда, но фланец Ø63 мм?
Если фланец и расположение трубок под термостаты совпадают, то да. Для проверки пришлите фото фланца и модель бойлера.
Можно ли изменить длину трубки, если мой старый ТЭН короче?
Да, сделаем нужную длину. Для заказа пришлите замеры старой детали и укажите требуемую длину.
Можно ли сделать этот ТЭН из нержавеющей стали вместо меди?
Да, сделаем. Для заказа пришлите фото старой детали и укажите материал корпуса.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
