Тэн радиаторный с Терморегулятором ISITAN 20А- 1000 Вт (нержавейка) на правой резьбе 1" для алюминиевых батаре

1 кВт мощность

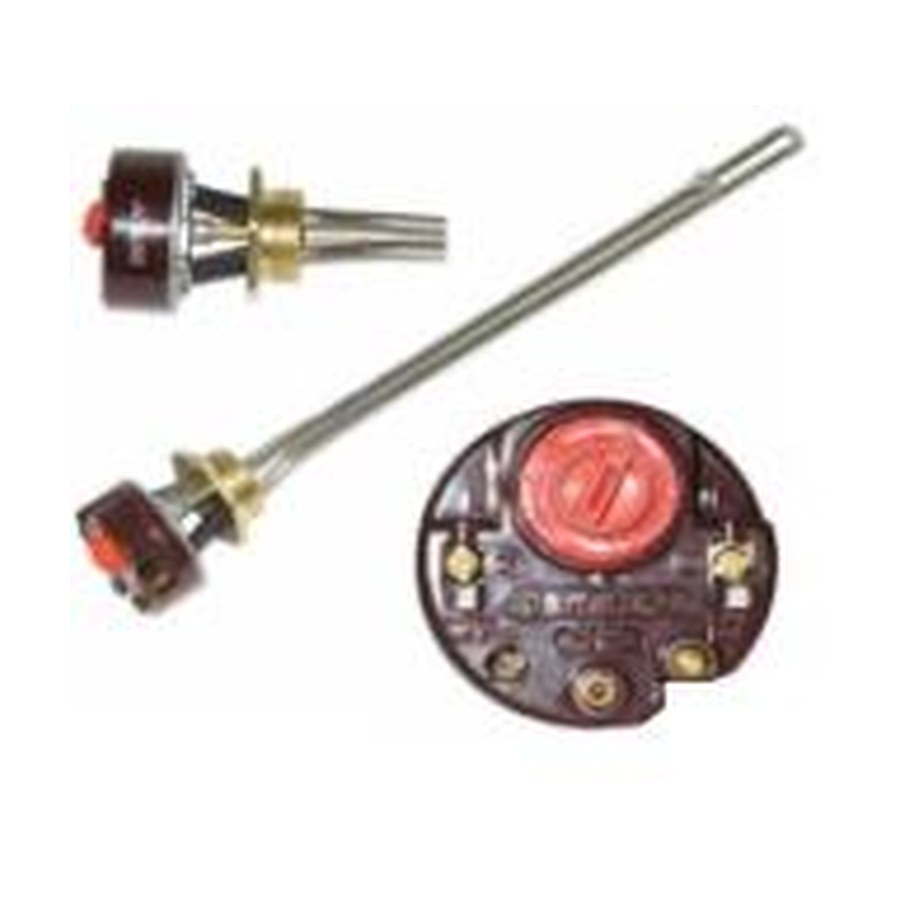

Тэн радиаторный с Терморегулятором ISITAN 20А- 1000 Вт (нержавейка) на правой резьбе 1" для алюминиевых батаре, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте параметры со своей деталью

  • Форма и установка: корпус ТЭНа гладкий, без оребрения, предназначен для монтажа в резьбовое отверстие алюминиевой батареи.
  • Резьба и сторона: присоединительная резьба 1 дюйм (правая), расположение вывода с одной стороны.
  • Размеры и мощность: длина активной части и общая длина должны совпадать с вашим образцом; мощность 1 кВт (1000 Вт).
  • Материал оболочки: нержавеющая сталь (указана в названии).
  • Управление: встроенный терморегулятор ISITAN 20А (внешний вид, расположение ручки и шкалы сверьте с вашей деталью).

Что прислать для изготовления

  • Фото старого ТЭНа с двух сторон (общий вид, резьба, контактные выводы).
  • Замер длины трубки (без резьбы) и расстояния от резьбы до дальнего конца.
  • Уточнить, нужен ли точно такой же корпус терморегулятора, или подойдет аналог с аналогичным креплением.
  • Указать, для какой модели батареи используется (алюминиевый радиатор, количество секций).
  • Если есть остатки маркировки на старой детали - сфотографировать.

Если нужен не точно такой же

Делаем по вашему образцу, фото или чертежу. По заказу меняем длину трубки, глубину погружения, угол установки терморегулятора, а также тип и длину выводов под вашу схему подключения.

Где применяют такие нагреватели

Такие нагреватели ставят в масляные радиаторы электрические. Нагреватель располагается внутри нижней секции маслонаполненного корпуса.

Вопросы

Подойдет ли этот ТЭН для чугунной батареи?

Нет, эта модель рассчитана на резьбу 1 дюйм алюминиевых радиаторов. Для чугуна требуется другой тип крепления.

Нужен ТЭН на 2 кВт, но с такой же резьбой и терморегулятором. Сделаете?

Да, сделаем с мощностью 2 кВт. Пришлите фото и замеры вашей детали.

Можно заменить терморегулятор на более длинный выносной датчик?

Да, по заказу устанавливаем выносной датчик. Уточните желаемую длину кабеля.

Нужен ТЭН без терморегулятора, только нагреватель с 1-дюймовой резьбой на 1 кВт.

Да, сделаем без терморегулятора. Пришлите фото вашего старого нагревателя.
