Трубчатый ТЭН · повтор по образцу

Тэн радиаторный с Терморегулятором ISITAN 20А-450 Вт (нержавейка) на левой резьбе 1" для алюминиевых батарей

450 Вт мощность

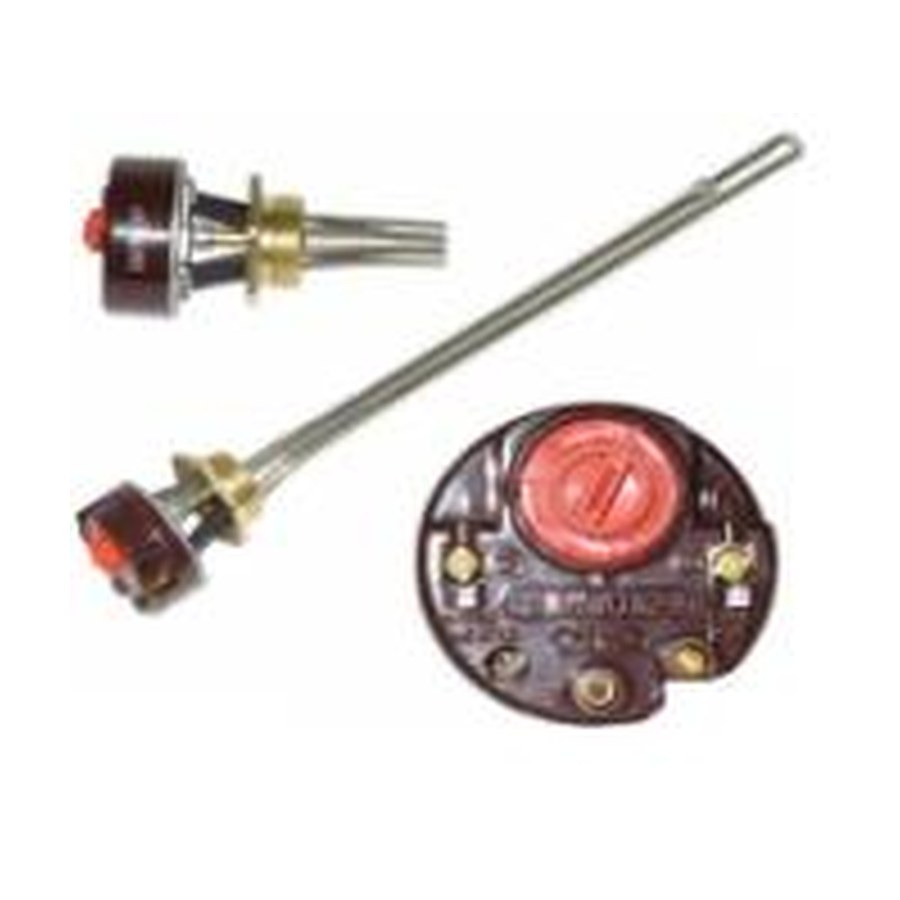

Тэн радиаторный с Терморегулятором ISITAN 20А-450 Вт (нержавейка) на левой резьбе 1" для алюминиевых батарей, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 450 Вт; можно меньше или больше, примерно от 270 Вт до 630 Вт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните длину корпуса ТЭН (без резьбы и контактов) с вашей старой деталью.
  • Убедитесь, что резьба левая 1" (дюйм) и подходит под вашу алюминиевую батарею.
  • Проверьте мощность: 450 Вт (0,45 кВт).
  • Посмотрите на терморегулятор ISITAN 20А - у вашего образца должен быть такой же или аналогичный по типу крепления и диапазону.
  • Уточните, что корпус из нержавейки, а форма (прямой гладкий) и выводы совпадают со старой деталью.

Что прислать для заказа

  • Фото старого ТЭН с двух сторон (общий вид и крупно резьбу, контакты, терморегулятор).
  • Замер общей длины (от края резьбы до противоположного торца) и длину выступающей части с контактами.
  • Уточните, какая резьба на вашей батарее (левая или правая), если есть сомнения.
  • Если терморегулятор ISITAN 20А снимается, приложите его фото с маркировкой.
  • Укажите, для какого именно типа алюминиевой батареи (модель или количество секций) - это поможет сверить посадочное место.
  • Если есть чертёж или эскиз с размерами, приложите.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, тип терморегулятора или материал корпуса под вашу среду. Также можем изготовить с другой резьбой (правая, дюйм или метрическая) и под другое напряжение.

Где применяют такие нагреватели

Такие нагреватели ставят в масляные радиаторы электрические, где трубчатый ТЭН расположен внутри нижней секции маслонаполненного корпуса.

Вопросы

Можно сделать на 220 В, если у меня другое напряжение?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.

Подойдёт ли этот ТЭН для чугунной батареи?

Стандартно делаем для алюминиевых батарей. Для чугуна можем изменить длину или резьбу по вашему образцу.

Можно заказать с более коротким корпусом?

Да, сделаем по вашим замерам. Приложите фото с линейкой.

Терморегулятор не нужен, можно без него?

Да, сделаем без терморегулятора, с обычными выводами. Пришлите фото старого ТЭН и укажите это в заказе.
