ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО. -700W на правой р

700 Вт мощность
320 мм длина
G1 штуцер

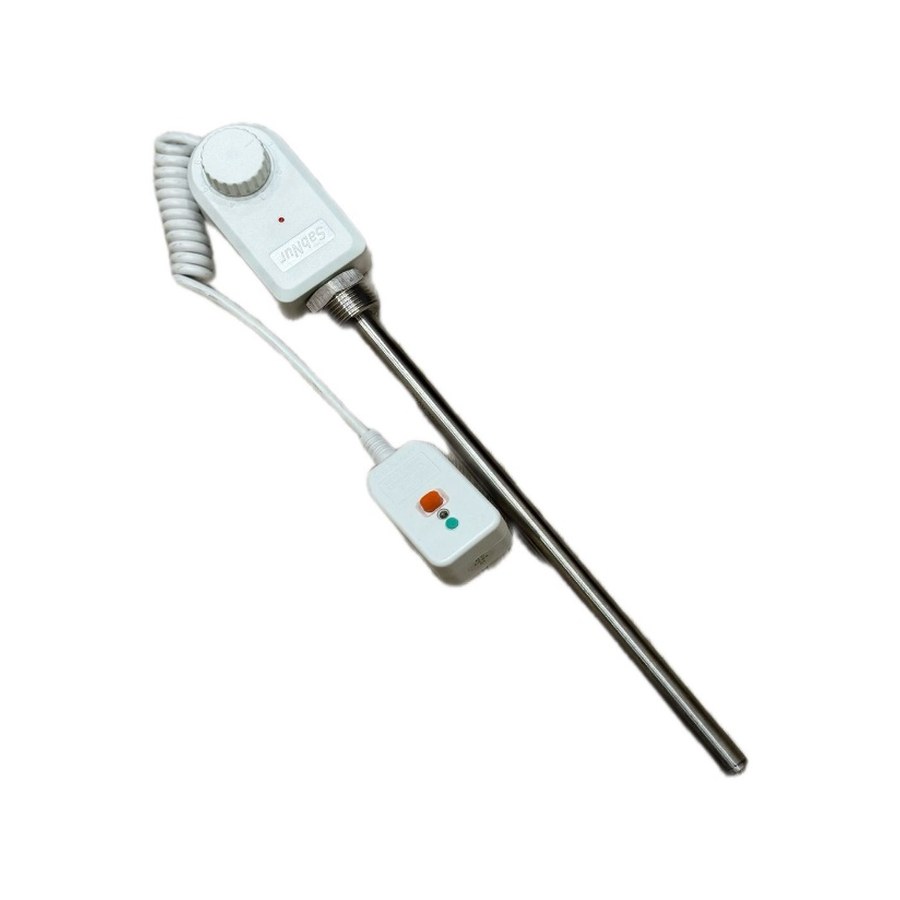

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО. -700W на правой р, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 320 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 700 Вт; можно меньше или больше, примерно от 420 Вт до 980 Вт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Штуцерв этом товаре G1; можно G1/2, G1 1/4 или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить старый ТЭН с этим товаром

  • Сравните длину трубки: у этого товара 32 см. Измерьте старую деталь от края до края.
  • Проверьте резьбу: G 1, шаг 33 мм, правая. Убедитесь, что резьба совпадает по диаметру и направлению.
  • Мощность: 0,7 кВт. Посмотрите маркировку на старом ТЭНе или измерьте сопротивление.
  • Наличие терморегулятора и защиты УЗО в корпусе. У вашей детали такие встроенные элементы?
  • Форма трубки: прямая, без изгибов. Сравните конфигурацию со старой.

Что прислать для заказа по этому образцу

  • Фото старого ТЭНа с двух сторон, чтобы видеть выводы и крепление.
  • Размеры: общая длина, длина резьбовой части, диаметр трубки.
  • Тип резьбы и её шаг: G 1, 33 мм, правая.
  • Напряжение и мощность с маркировки на старой детали.
  • Уточните, есть ли терморегулятор и УЗО, и в каком они состоянии.
  • Если меняете только нагреватель, сообщите модель радиатора или фото места установки.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип резьбы или материал корпуса под вашу среду. Также можем убрать или добавить терморегулятор и защиту.

Где применяют такие нагреватели

Такие нагреватели ставят в масляные радиаторы электрические, где ТЭН находится внутри нижней секции маслонаполненного корпуса. Также их устанавливают в промышленные электрокотлы отопления, где нагреватель размещается в герметичной оболочке внутри корпуса котла.

Вопросы

Можно сделать такой же ТЭН на 220 В?

Да, сделаем. Пришлите фото старого и укажите желаемое напряжение.

Подойдет ли этот ТЭН для радиатора с другой длиной?

Да, сделаем по вашей длине. Приложите чертеж или размеры с места установки.

Можно заменить только трубку, оставив свой терморегулятор?

Да, сделаем нагреватель без терморегулятора. Пришлите фото вашего узла управления.

Нужен ТЭН с другой мощностью для той же резьбы G 1?

Да, сделаем нужную мощность. Укажите её в заказе и приложите фото старой детали.
