Трубчатый ТЭН · повтор по образцу

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО. -500W на левой ре

500 Вт мощность
300 мм длина
G1 штуцер

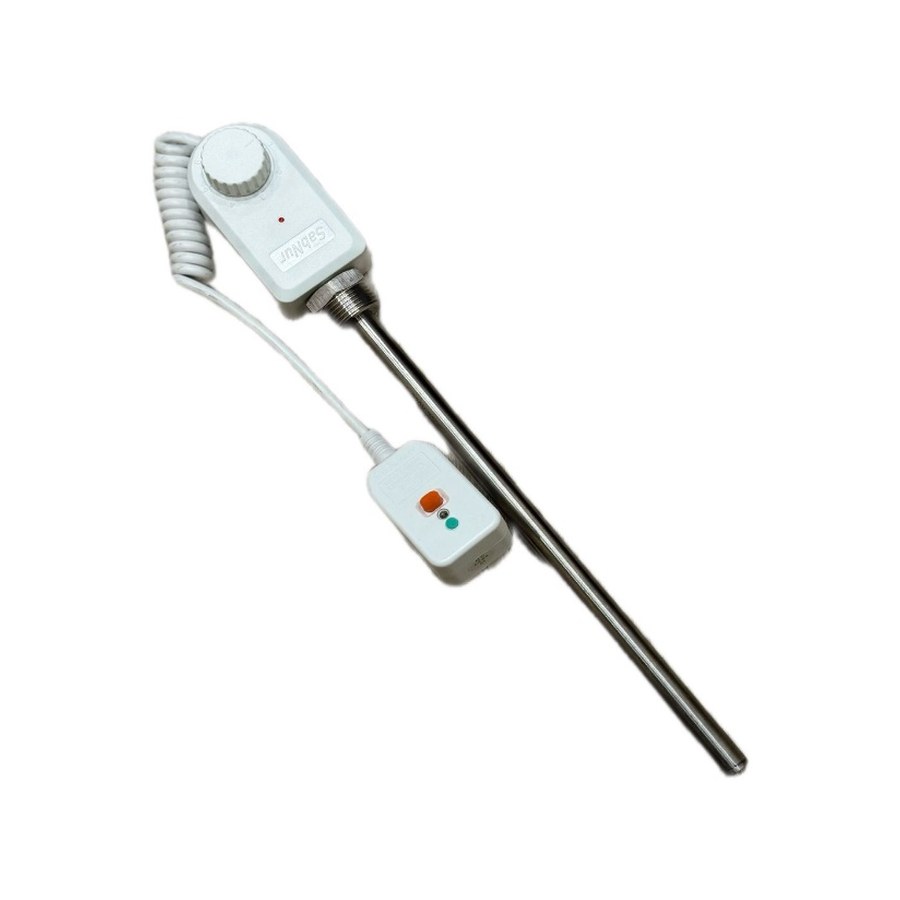

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО. -500W на левой ре, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Штуцерв этом товаре G1; можно G1/2, G1 1/4 или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните резьбу: у этого ТЭН левая резьба G 1, длина резьбовой части 33 мм. Проверьте, совпадает ли с вашей деталью.
  • Убедитесь, что мощность вашего старого нагревателя 0,5 кВт (500 W). Только при равенстве мощностей деталь взаимозаменяема.
  • Измерьте длину трубки без резьбы: у данного ТЭН она 30 см. Совпадение длины обязательно.
  • Посмотрите на наличие терморегулятора и защиты УЗО. Если у старой детали эти элементы есть, этот ТЭН подходит.
  • Форма и выводы должны повторять ваш образец. Сверьте их визуально.

Что прислать именно для этого товара

  • Фото старого ТЭН с двух сторон, чтобы видна резьба, терморегулятор и блок УЗО.
  • Чёткий снимок маркировки на корпусе или упаковке (если сохранилась) с указанием мощности и типа резьбы.
  • Замер длины трубки от края резьбы до противоположного конца (уточните 30 см или иное значение).
  • Укажите, есть ли на старом нагревателе терморегулятор и защита УЗО, и как они подключены (отдельно или в одном корпусе).
  • Если деталь снята с радиатора, приложите фото места установки и тип радиатора (алюминий или биметалл).

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, длину трубки, тип резьбы, напряжение, материал оболочки. Для этого пришлите старую деталь или её фото с размерами и укажите, что именно нужно изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в масляные радиаторы электрические, где ТЭН расположен внутри нижней секции маслонаполненного корпуса. Также их устанавливают в промышленные электрокотлы отопления в качестве блока трубчатых электронагревателей в герметичной оболочке внутри корпуса котла.

Вопросы

Можно ли заказать этот ТЭН на напряжение 220 В?

Да, сделаем. Пришлите фото вашей старой детали и укажите в комментарии напряжение.

Подойдет ли он для радиатора с другой резьбой, не G 1?

Нет, этот ТЭН только на левую резьбу G 1. Если нужно другую резьбу, закажите по образцу.

Можно ли сделать длину трубки не 30 см, а короче?

Да, изменим длину. Приложите чертёж или фото с точным размером.

Этот ТЭН для алюминиевого радиатора, а подойдет ли для биметаллического?

Да, подходит для обоих типов. Если среда в системе отличается от стандартной, уточните материал оболочки при заказе.
