Трубчатый ТЭН · повтор по образцу

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО. -300W на правой р

300 Вт мощность
300 мм длина
G1 штуцер

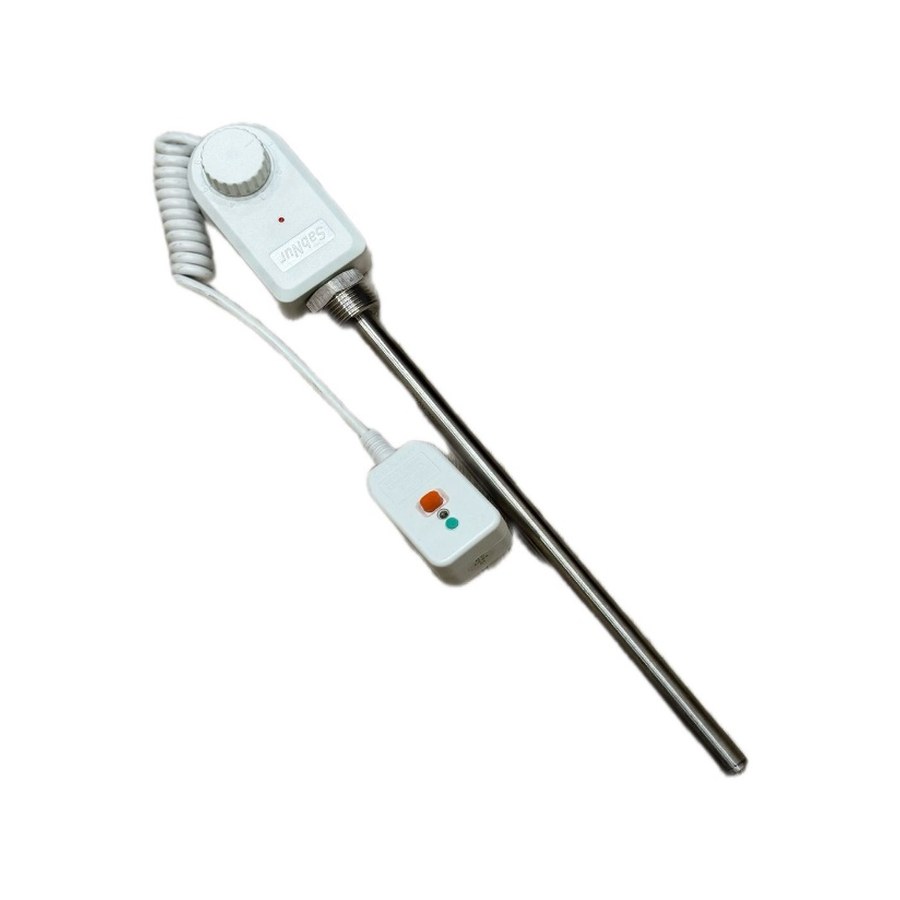

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО. -300W на правой р, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 300 Вт; можно меньше или больше, примерно от 180 Вт до 420 Вт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Штуцерв этом товаре G1; можно G1/2, G1 1/4 или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сверьте длину нагревателя: в этой модели 300 мм.
  • Мощность: 0,3 кВт (300 Вт) - должна совпадать с вашим образцом.
  • Тип резьбы: правая, размер G 1 (33 мм) - проверьте шаг и диаметр.
  • Конструкция: ТЭН оснащён терморегулятором и встроенной защитой УЗО.
  • Направление установки: правый ввод (резьба с правой стороны корпуса).

Данные для запуска изготовления

  • Приложите фото старой детали: общий вид, резьбу, контакты и место под терморегулятор.
  • Укажите марку и модель радиатора, для которого нужен нагреватель.
  • Измерьте и запишите длину трубки без резьбы (погружаемая часть).
  • Сообщите, есть ли на старом ТЭНе дополнительные клеммы или датчики, кроме указанных.
  • Если радиатор нестандартный, пришлите эскиз посадочного отверстия и глубины погружения.

Возможные изменения под ваш заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, тип резьбы (левая/правая), материал оболочки для агрессивной среды. Также можем изменить расположение терморегулятора или тип защиты УЗО.

Где применяют такие нагреватели

Такие нагреватели ставят в масляные радиаторы электрические и промышленные электрокотлы отопления. В масляном радиаторе нагреватель находится внутри нижней секции маслонаполненного корпуса. В промышленных электрокотлах отопления нагреватель входит в блок трубчатых электронагревателей в герметичной оболочке внутри корпуса котла.

Вопросы

Подойдёт ли этот ТЭН для моего радиатора, если резьба левая?

Нет, эта модель с правой резьбой. Мы можем изготовить такой же с левой резьбой по вашему образцу.

Можно ли заказать такую же деталь, но на напряжение 220 В?

Да, сделаем. Пришлите фото старого ТЭНа и укажите желаемое напряжение.

Если мне нужна длина 250 мм вместо 300 мм, вы можете её уменьшить?

Да, по заказу меняем длину трубки. Приложите чертёж или образец.

Этот нагреватель для алюминиевого радиатора, а у меня биметаллический. Он совместим?

Да, модель подходит для обоих типов радиаторов. Если среда отличается, сообщите - подберём материал оболочки.
