Трубчатый ТЭН · повтор по образцу

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО .-600W на левой ре

600 Вт мощность

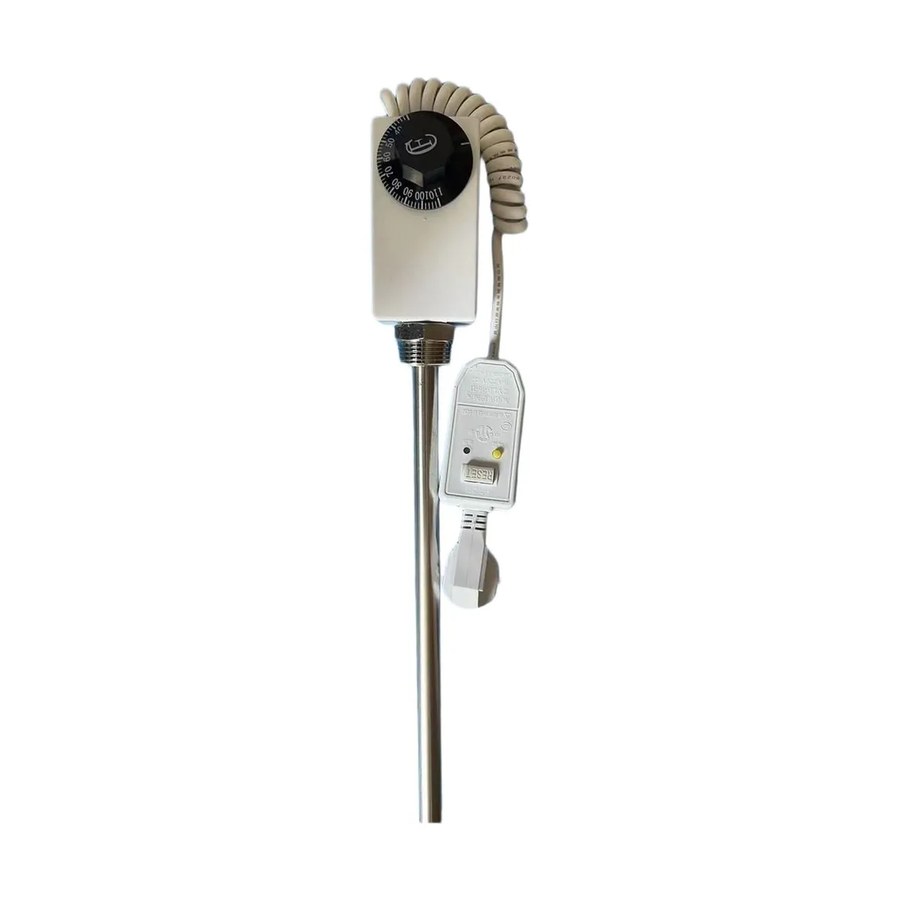

ТЭН для алюминиевых и биметаллических радиаторов отопления с терморегулятором и защитой УЗО .-600W на левой ре, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 600 Вт; можно меньше или больше, примерно от 360 Вт до 840 Вт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка с вашей деталью

  • Сравните резьбу: у этого ТЭН левая резьба 1 дюйм (1"). Проверьте, что резьба на вашей детали тоже левая, а не правая.
  • Убедитесь, что мощность совпадает: 0,6 кВт (600 Вт). Отклонение по старой детали может быть, но заказ делаем по образцу.
  • Проверьте длину трубчатой части и общую длину с выступающими концами. Снимите размеры с вашего экземпляра.
  • Посмотрите на выводы: у этой модели терморегулятор и защита УЗО встроены. У вашей детали такая же комбинация или отдельные элементы?
  • Форма ТЭН прямая (гладкая, без ребер), для установки в радиатор. Сравните конфигурацию монтажной гайки или бурта.

Что прислать для заказа этой детали

  • Фото вашей старой детали с двух сторон, включая место подключения и маркировку (если есть).
  • Четкий снимок резьбовой части и уплотнительного кольца (если оно было).
  • Замеры: общая длина (мм) и длина от резьбы до конца трубки.
  • Уточните, нужен ли точно такой же встроенный терморегулятор с УЗО или подойдет без него.
  • Если деталь ставилась в конкретный радиатор, укажите его модель и год выпуска.

Если нужен не точно такой же

По заказу меняем длину трубчатой части, мощность и напряжение под вашу задачу. Делаем по образцу, фото, чертежу, можем изменить материал оболочки (нержавейка, сталь) или тип резьбы.

Где применяют такие нагреватели

Такие нагреватели ставят в масляные радиаторы электрические и промышленные электрокотлы отопления. В масляном радиаторе нагреватель находится внутри нижней секции маслонаполненного корпуса. В промышленных электрокотлах нагреватель входит в блок трубчатых электронагревателей в герметичной оболочке внутри корпуса котла.

Вопросы

Можно ли заказать этот ТЭН на напряжение 220 В, если у меня сеть 380 В?

Да, сделаем на любое напряжение. Пришлите фото старой детали и укажите требуемое напряжение.

У меня другая длина трубки, чем в стандарте. Вы сделаете по моим замерам?

Да, сделаем по вашему образцу или чертежу. Приложите точные размеры длины.

Подойдет ли этот ТЭН для старого чугунного радиатора с другой резьбой?

Нет, резьба 1" левая. Если у вас другой шаг или диаметр, сделаем с вашей резьбой под заказ. Пришлите образец.

Можно ли заменить материал оболочки на нержавейку для агрессивной среды теплоносителя?

Да, сделаем из нержавеющей стали. Укажите среду и приложите фото старого ТЭН.
