Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 400 Вт; можно меньше или больше, примерно от 240 Вт до 560 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

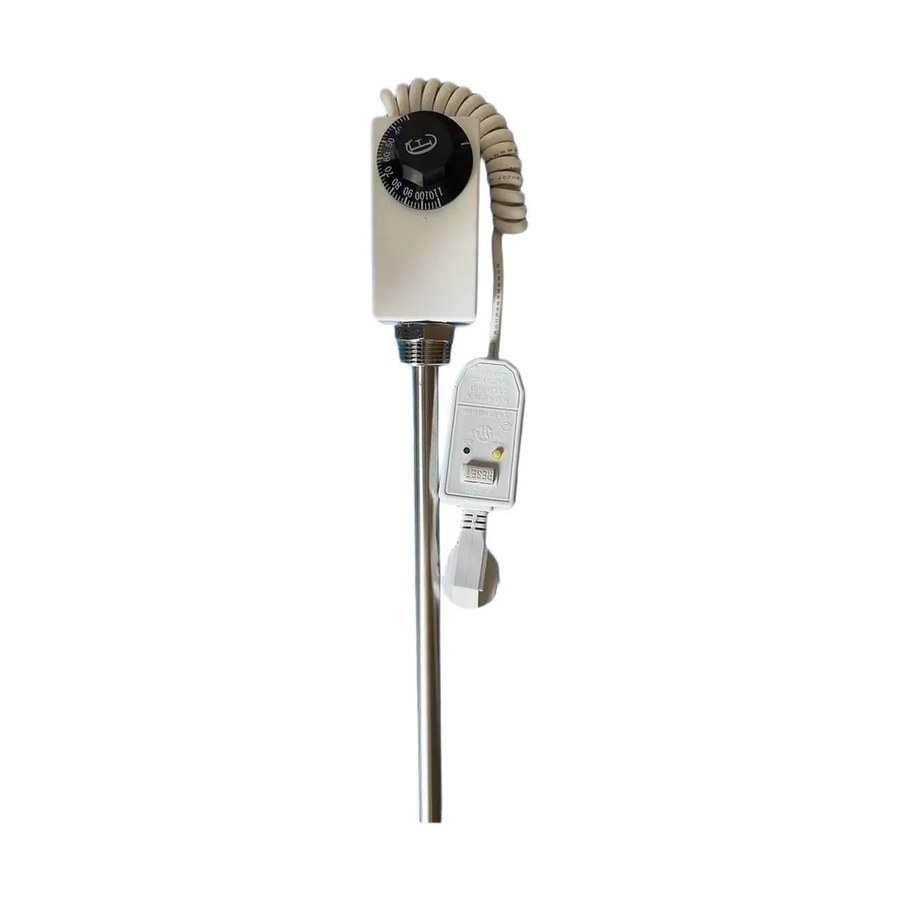

- Сравните резьбу: у этого ТЭН левая резьба 1 дюйм. Убедитесь, что у вашей детали такое же направление и шаг резьбы.
- Проверьте мощность: 0,4 кВт (400 Вт). Она указана на корпусе старого нагревателя или в документации.
- Измерьте общую длину трубки (без выводов и резьбы) и длину выступающей части под ключ. Уточните, совпадает ли она с вашим образцом.
- Посмотрите на конструкцию выводов: у этого ТЭН есть терморегулятор и защита УЗО. У вашей детали такие же элементы и их расположение?
- Убедитесь, что ТЭН предназначен для алюминиевых и биметаллических радиаторов (форма корпуса без ребер, под установку внутрь секции).
Что прислать именно для этого товара
- Фото старого ТЭН с двух сторон: общий вид, резьба, выводы терморегулятора и УЗО.
- Четкое фото маркировки на корпусе (если сохранилась) или наклейки с параметрами.
- Замер длины трубки от торца резьбы до противоположного конца (в миллиметрах).
- Укажите, есть ли на старом нагревателе терморегулятор и УЗО, и как они закреплены (встроены или выносные).
- Если возможно, фото места установки в радиаторе (чтобы проверить глубину погружения и зазор).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки или расположение выводов терморегулятора. Также можем изменить тип защиты УЗО (например, встроенное или внешнее) под вашу схему подключения.
Где применяют такие нагреватели
Такие нагреватели ставят в масляных радиаторах электрических, где ТЭН расположен внутри нижней секции маслонаполненного корпуса, а также в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла.
Вопросы
Можно ли заказать этот ТЭН на напряжение 220 В, если у меня сеть 220 В, а на старом написано 230 В?
Да, сделаем на любое стандартное напряжение (220 В, 230 В, 240 В) под вашу сеть. Пришлите фото старого ТЭН и укажите нужное напряжение.
У меня резьба правая 1 дюйм, а у вас левая. Вы можете сделать под правую?
Да, сделаем с правой резьбой. Для этого приложите к заказу фото старой резьбы и укажите направление.
Нужна большая длина трубки, чтобы ТЭН доставал до дна радиатора. Вы можете удлинить?
Да, изменим длину трубки под вашу задачу. Пришлите замер глубины установки в радиаторе и фото старого ТЭН.
Мне нужен ТЭН из нержавейки для системы с антифризом, а не стандартный. Вы сделаете?
Да, сделаем из коррозионностойкого материала под вашу среду. Для заказа укажите тип теплоносителя и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
