ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн для чугунной батареи БЕЗ ТЕРМОРЕГУЛЯТОРА 1000 W (нержавейка) с правой резьбой 1 1/4" (дюйм с четвертью)

1 кВт мощность

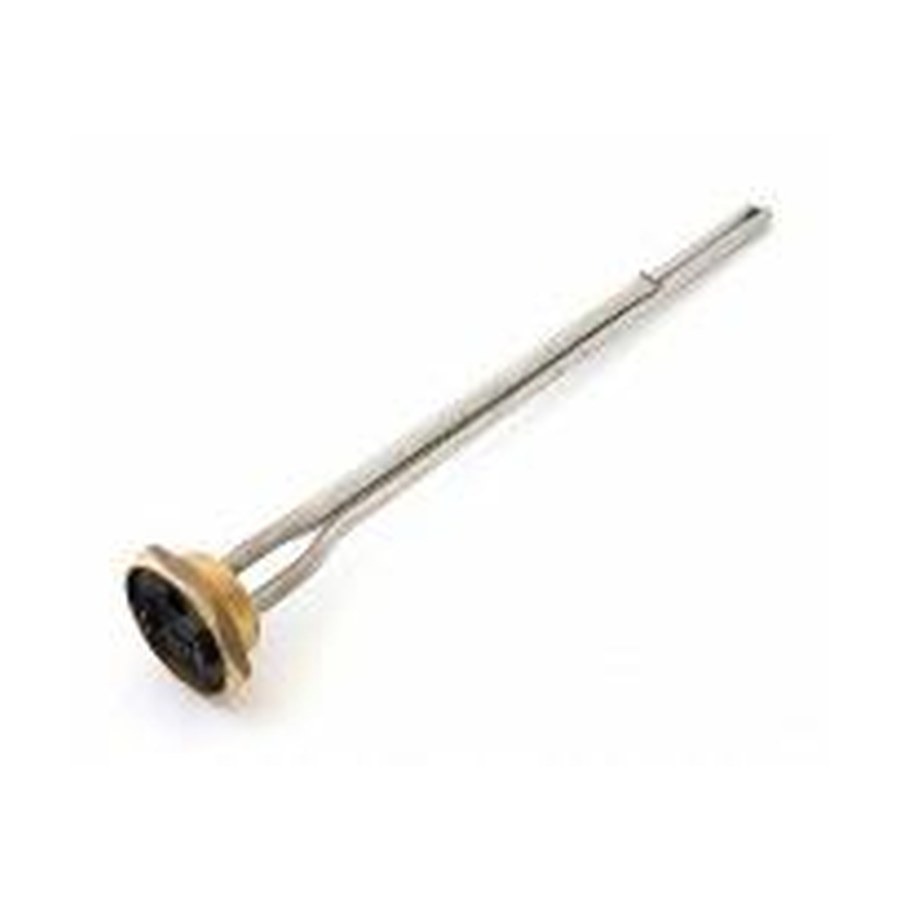

Тэн для чугунной батареи БЕЗ ТЕРМОРЕГУЛЯТОРА 1000 W (нержавейка) с правой резьбой 1 1/4" (дюйм с четвертью), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка со старой деталью: что проверить для заказа

  • Резьба: убедитесь, что на вашей детали метрическая резьба 1 1/4 дюйма (правая). Этот ТЭН подходит под такую посадку.
  • Материал трубки: корпус из нержавейки. Сравните по внешнему виду и немагнитности (нержавейка не притягивается магнитом).
  • Мощность: 1 кВт (1000 Вт). Если на старой детали указана другая цифра, этот вариант не совпадает.
  • Конфигурация: без терморегулятора, только ТЭН с выводами. Если у вас был блок с датчиком или встроенным термостатом, это другая деталь.
  • Длина и форма: сверьте габариты (прямой стержень) и расположение контактных стержней. Отклонения по длине оговариваются отдельно.

Данные для точного изготовления именно этой детали

  • Фото старого ТЭНа с линейкой (или штангенциркулем) вдоль всей трубки и резьбовой части.
  • Замер длины корпуса (без учёта контактных стержней) и общей длины с выводами.
  • Уточните, как подключены выводы: например, оба с одной стороны или с разных. Снимите на фото.
  • Если на старой детали есть маркировка мощности и напряжения, укажите её (даже если она стёрта, приложите фото остатков).
  • Сообщите, для какой среды предназначен нагреватель (вода, масло, антифриз) - это влияет на материал, но для нержавейки обычно подходит вода.
  • Укажите, есть ли на резьбе уплотнитель (прокладка, лён, фум-лента) - чтобы мы повторили посадку.

Возможные изменения под вашу задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность (в пределах допустимого для данного диаметра), напряжение (12, 24, 220, 380 В), конфигурацию выводов (односторонние, разносторонние, под штекер). Материал корпуса можем заменить на другой по вашей среде, но для данного типоразмера нержавейка стандартна.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечной встроен в проточную часть циркуляционной помпы.

Вопросы

Подойдёт ли этот ТЭН для масла, если у меня чугунная батарея заполнена антифризом?

Да, сделаем из нержавейки для масла или антифриза, но уточните состав среды и рабочую температуру при заказе.

Можно ли сделать такой же, но на 220 В, а не на 220 В? (стандартное напряжение)

Да, сделаем под ваше напряжение. Пришлите фото старого ТЭНа с маркировкой или укажите нужное значение в заказе.

У меня резьба 1 дюйм, а здесь 1 1/4. Вы можете переделать под мою посадку?

Да, сделаем с переходной резьбой или под ваш размер. Приложите фото резьбовой части старой детали с промером.

Нужен ТЭН без терморегулятора, но с защитным кожухом на выводы. Это возможно?

Да, сделаем с защитой выводов по вашему образцу или эскизу. Уточните тип кожуха (металлический, силиконовый) и пришлите фото.
