ТЭН (ОСМ017) Прямой одинарный нержавейка 5000W/230V/ L 450 mm на промышленные стиральные машины. Клеммы под га

5 кВт мощность
230 В напряжение
450 мм длина
10,6 Ом сопротивление в работе

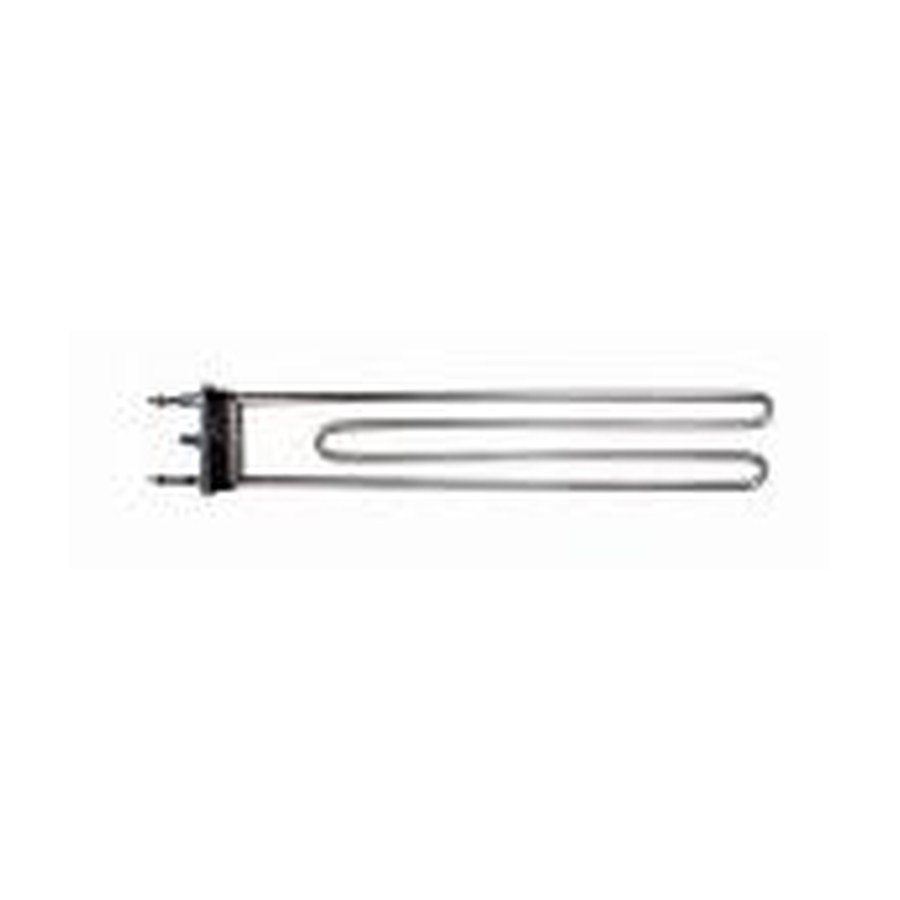

ТЭН (ОСМ017) Прямой одинарный нержавейка 5000W/230V/ L 450 mm на промышленные стиральные машины. Клеммы под га, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

ТЭН прямой одинарный нержавейка 5 кВт 230 В 450 мм для промстиральных машин

  • Сверьте общую длину по металлической трубке (оголённая часть без клемм). В товаре L 450 мм.
  • Проверьте форму: прямой одинарный ТЭН, без изгибов и скоб.
  • Убедитесь, что крепление под гайку: резьбовая втулка на корпусе ТЭН с двумя клеммами под гайку.
  • Сравните мощность и напряжение: 5000 W / 230 V. Расчётный ток 21,74 А, сопротивление 10,6 Ом.
  • Уточните материал оболочки: нержавейка (подходит для воды и агрессивных сред в промышленных стиральных машинах).

Что прислать для точного повторения этой детали

  • Фото старого нагревателя в двух ракурсах (общий вид и крупно клеммы с маркировкой).
  • Фото посадочного места в машине (фланец, бачок, крепёжная гайка) и замер расстояния до стенок.
  • Модель и марку промышленной стиральной машины, для которой нужен ТЭН.
  • Уточнить, есть ли на старом нагревателе уплотнительная прокладка или резиновое кольцо (приложить фото).
  • Если маркировка на старой детали стёрта, сообщить, какая среда в баке (вода, щёлочь, кислота) и температура стирки.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем материал оболочки (например, под агрессивную среду), длину трубки, тип клемм или напряжение. Для изменения мощности или конфигурации крепления пришлите эскиз с размерами.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральные машины, в том числе промышленные, где элемент закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Также они используются в накопительных водонагревателях (бойлерах) - как в контакте с водой через фланец, так и в сухом исполнении в колбе. В проточных водонагревателях такой ТЭН размещается в небольшой цилиндрической камере нагрева внутри корпуса.

Вопросы

Мне нужно под другое напряжение, 380 В. Сделаете такой же по длине и креплению?

Да, сделаем. Для этого пришлите фото старого нагревателя и укажите нужное напряжение и мощность.

У меня другой диаметр резьбы под гайку. Вы можете поставить другую втулку?

Да, меняем крепление по вашему образцу. Приложите фото и замер резьбы.

Нагреватель будет работать в щелочном растворе. Подойдёт нержавейка?

Нет, под щелочную среду используем другой материал. Пришлите фото действующей детали и состав среды - подберём оболочку.

Мне нужна длина 500 мм, а не 450. Сделаете?

Да, изменим длину по вашему заказу. Приложите чертёж или фото с указанием нового размера.
