ТЭН (ОСМ016) прямой, одинарный нержавейка 4000W/230V/ L 400 mm на промышленные стиральные машины

4 кВт мощность
230 В напряжение
400 мм длина
13,2 Ом сопротивление в работе

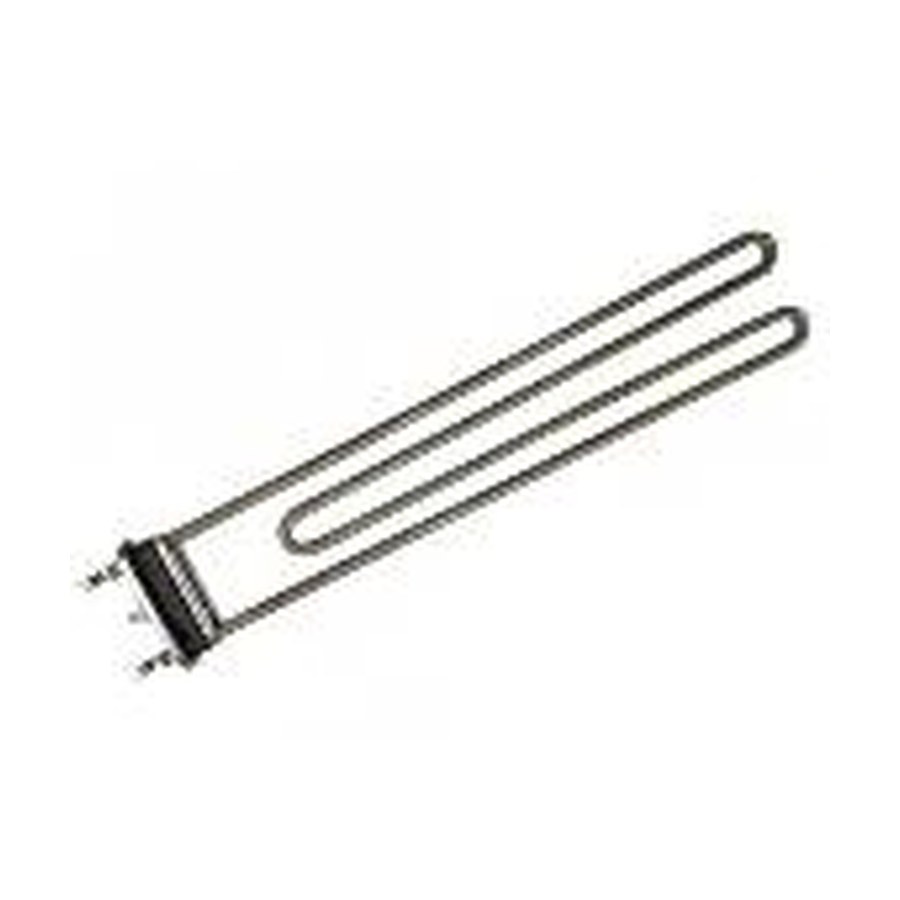

ТЭН (ОСМ016) прямой, одинарный нержавейка 4000W/230V/ L 400 mm на промышленные стиральные машины, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 400 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры для идентификации

  • Форма прямая, одинарная, без оребрения
  • Длина корпуса (без выводов) 400 мм
  • Мощность 4 кВт (расчётный ток 17,39 А, сопротивление 13,2 Ом)
  • Напряжение 230 В
  • Выводы: два контакта с одной стороны (штекеры или резьба под гайку)
  • Крепление: фланец или резьба на корпусе (сверьте посадочное место)

Данные для заказа

  • Напишите марку и модель промышленной стиральной машины
  • Приложите фото старого нагревателя в двух проекциях (общий вид и крупно на крепление)
  • Укажите тип выводов (ширина штекера, диаметр резьбы) и расстояние между осями контактов
  • Замерьте диаметр корпуса и толщину фланца (если есть)
  • Сообщите, есть ли термовыключатель или датчик на корпусе (если предусмотрено)

Возможные изменения под задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, мощность, напряжение, тип крепления и материал оболочки под агрессивную среду. Присоединительные размеры выводов корректируем по вашему образцу.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Также нагреватели этого типа используются в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы, а не в бак.

Вопросы

У меня машина другое напряжение, 380 В. Вы сделаете такой ТЭН на 380 В?

Да, сделаем. Пришлите фото старого нагревателя и укажите мощность, которая вам нужна.

Можно увеличить длину нагревателя до 500 мм? Посадочное место позволяет.

Да, сделаем нужную длину. Приложите чертёж или точные замеры посадочного места.

У меня крепление не на фланце, а на резьбе. Вы сможете сделать такой же?

Да, сделаем резьбовое крепление по вашему образцу. Пришлите фото резьбы и укажите её диаметр.

Нагреватель будет работать в щелочной среде. Нужен другой материал?

Да, сделаем из материала, стойкого к вашей среде. Уточните состав среды и температуру.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
