Тэн ГНУТЫЙ на стиральную машину 1950 W / длина L=200мм (с местом под датчик)

1,95 кВт мощность
200 мм длина

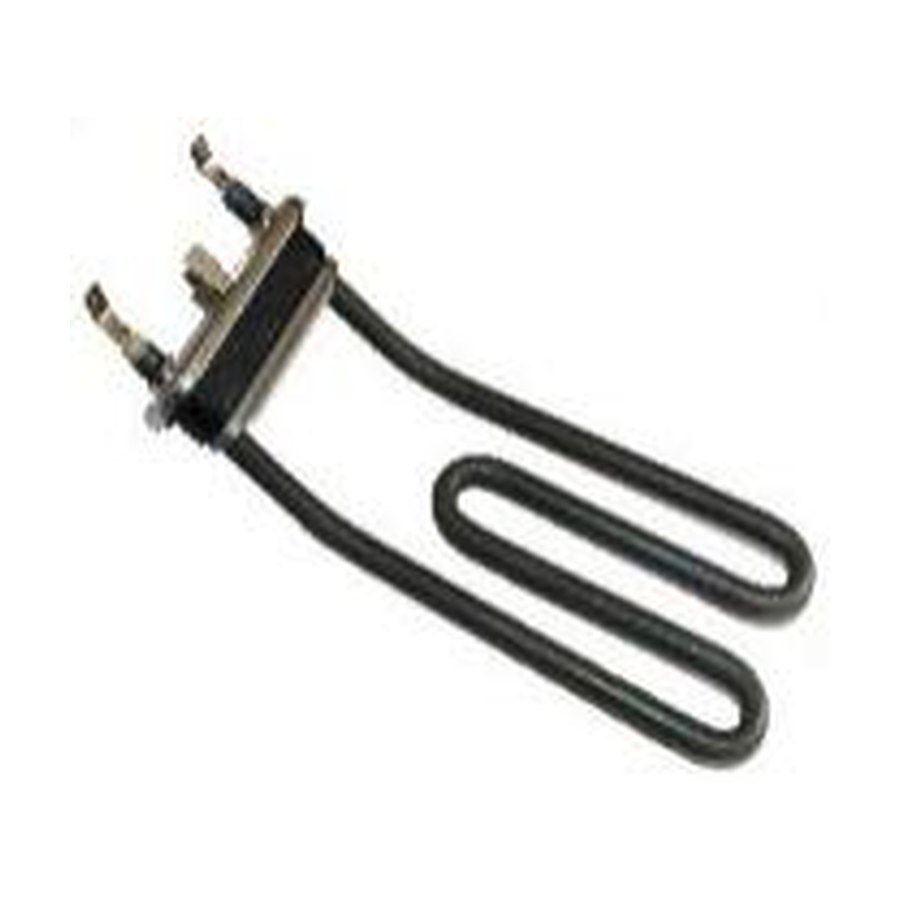

Тэн ГНУТЫЙ на стиральную машину 1950 W / длина L=200мм (с местом под датчик), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 200 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,9 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,7 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры для сверки со старой деталью

  • Сравните форму: этот ТЭН гнутый, его конфигурация должна совпадать с посадочным местом в баке вашей стиральной машины.
  • Убедитесь, что расстояние между центрами крепления или осевая линия изгиба соответствует старому нагревателю.
  • Проверьте длину по прямой части (L=200 мм) и расположение выводов.
  • Мощность 1,95 кВт (1950 W) - сверьте с маркировкой или расчётом на старой детали.
  • На корпусе есть место под датчик температуры - проверьте диаметр и глубину посадочного отверстия.

Что прислать для заказа по этому образцу

  • Фото старого ТЭНа с двух сторон (общий вид и место под датчик).
  • Замер длины по прямой части (L) и общей длины по осям (если форма сложнее, нарисуйте эскиз от руки с размерами).
  • Укажите, есть ли на старом нагревателе уплотнительная резинка или кольцо, и её диаметр.
  • Сообщите мощность, если она указана на корпусе или известна по шильдику машины.
  • Приложите фото клемм и направление выводов относительно корпуса.
  • Если есть доступ, сделайте фото посадочного места в баке (отверстие под датчик и крепёжные отверстия).

Если параметры отличаются

Делаем по образцу, фото, чертежу. По заказу меняем длину прямого участка, мощность, напряжение, расположение и количество выводов, материал оболочки для агрессивной среды.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральные машины, где элемент закреплён снизу бака через резиновую манжету прижимной скобой или гайкой. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах), где они устанавливаются в баке через боковой или нижний фланец либо через резьбовую втулку, и в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы.

Вопросы

Подойдёт ли этот ТЭН на 220 В, если стиральная машина рассчитана на 380 В?

Да, сделаем на другое напряжение. Пришлите фото шильдика машины и старого нагревателя.

Можно ли заказать такую же форму, но с другой длиной L?

Да, изменим длину прямого участка под ваш бак. Для этого нужен эскиз с точным размером.

У меня крепление не совпадает с этим ТЭНом, вы можете сделать другое?

Да, делаем по образцу или чертежу. Пришлите фото крепёжного узла и старой детали.

Нужен ТЭН из нержавейки для жёсткой воды, этот подойдёт?

Да, для вашей среды сделаем из коррозионностойкого материала. Укажите тип воды и приложите фото старого нагревателя.
