ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

Тэн на стиральную машину Samsung 1900 W / длина L=220мм (с отверстием под датчик)

1,9 кВт мощность
220 мм длина

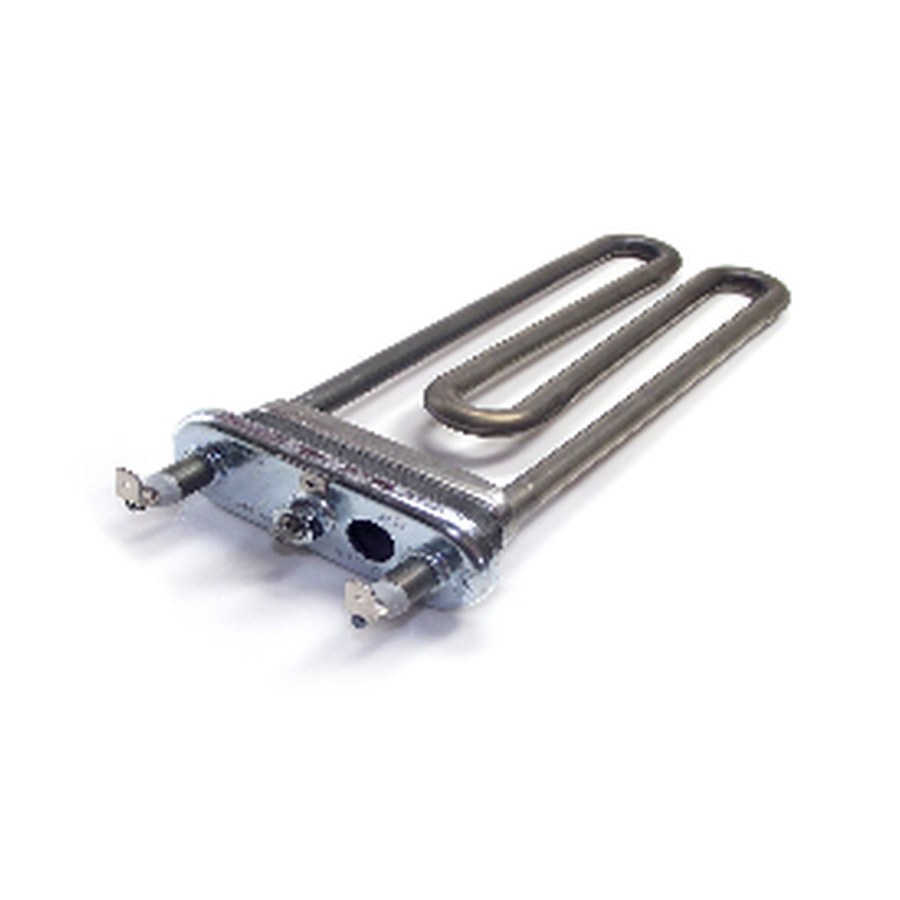

Тэн на стиральную машину Samsung 1900 W / длина L=220мм (с отверстием под датчик), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 220 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,9 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,7 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка с вашей деталью: что проверить

  • Форма и крепление: сравните изгиб трубки и способ фиксации на корпусе бака стиральной машины Samsung.
  • Отверстие под датчик: убедитесь, что на корпусе ТЭНа есть отверстие для установки термодатчика, расположенное аналогично старой детали.
  • Выводы: проверьте тип, количество и длину контактных стержней или клемм для подключения.
  • Длина трубки: измерьте расстояние между крайними точками нагревателя (L=220 мм) и сверьте с вашим образцом.
  • Мощность: номинальная мощность 1,9 кВт (1900 Вт) должна совпадать с указанной на старой детали.

Что прислать для изготовления этой детали

  • Фото старого ТЭНа с разных сторон, включая общий вид и крупный план отверстия под датчик.
  • Фото крепёжного элемента (например, фланца или скобы) и места его установки на баке.
  • Изображение контактной группы и способа фиксации проводов на выводах.
  • Модель стиральной машины Samsung, для которой предназначается нагреватель (если известна).
  • При наличии: эскиз с размерами или номер оригинальной детали производителя.
  • Уточнение по рабочей среде: вода с моющими средствами, пар или иная жидкость в вашей модели.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем конфигурацию крепления (форму фланца, расположение отверстий), длину трубки или форму изгиба. Также можем изменить материал оболочки под конкретную рабочую среду (например, для агрессивных моющих составов или смягчённой воды).

Где применяют такие нагреватели

Такие нагреватели ставят в стиральные машины, где элемент закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Также нагреватели используются в накопительных водонагревателях (бойлерах), где монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Кроме того, они подходят для проточных водонагревателей, где устанавливаются в небольшую цилиндрическую камеру нагрева внутри корпуса.

Вопросы

Можно ли изменить напряжение питания с 220 В на 380 В для этой модели?

Да, сделаем. Пришлите фото штатного подключения и уточните тип контактов.

Подойдёт ли этот ТЭН, если у меня крепление не на скобе, а на фланце другой формы?

Да, сделаем. Приложите фото и размеры вашего фланца или места установки.

Возможно ли изготовить нагреватель с увеличенной длиной трубки, если мой бак глубже?

Да, сделаем. Укажите нужную длину и пришлите фото бака с местом крепления.

Сделаете ТЭН из нержавейки, если вода в регионе жёсткая?

Да, сделаем. Пришлите фото старой детали и укажите тип используемых моющих средств.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
