Тэн на стиральную машину 1900 W / длина L=175мм (без места под датчик)

1,9 кВт мощность
175 мм длина

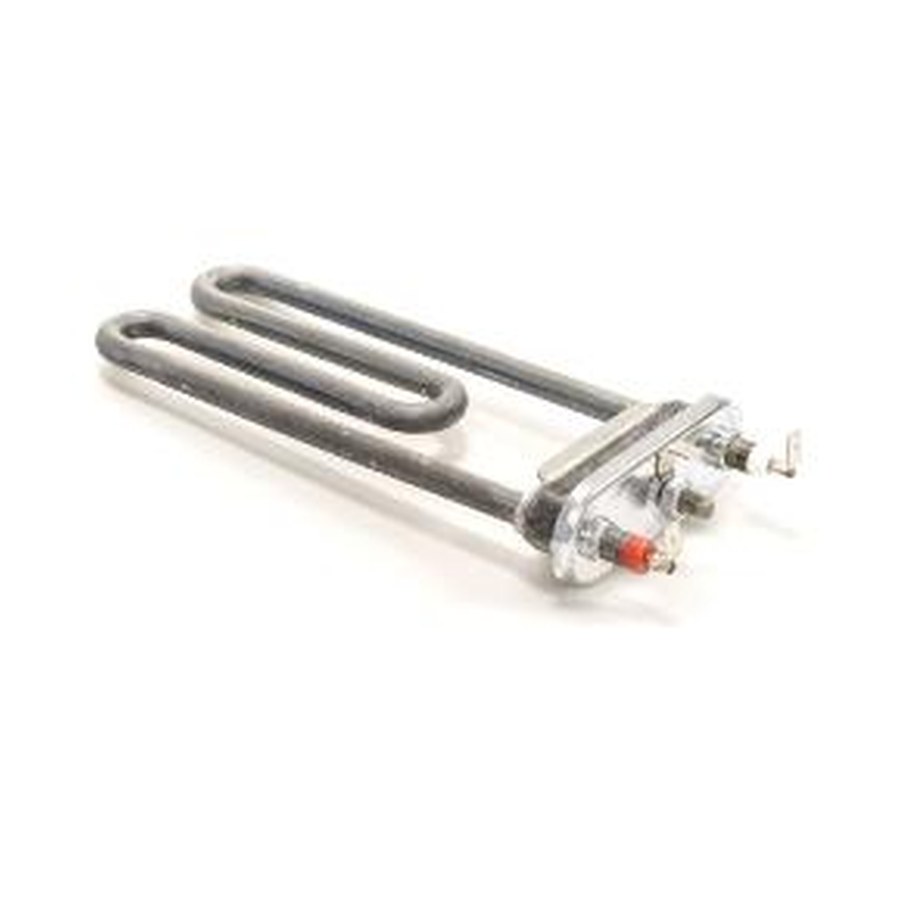

Тэн на стиральную машину 1900 W / длина L=175мм (без места под датчик), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 175 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,9 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,7 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните общую длину 175 мм. Измерьте старый ТЭН без учета контактных стержней.
  • Проверьте мощность 1900 Вт (1,9 кВт). Она указана на корпусе старой детали или в документации.
  • Убедитесь, что в корпусе нет отверстия под датчик температуры. Эта модель выполнена без места под датчик.
  • Сверьте тип крепления и форму. Уточните, какая резьба или фланец на вашем старом ТЭНе. Пришлите фото узла посадки.
  • Посмотрите на выводы. У этой модели два контакта без дополнительных клемм. Если на старом есть третий вывод или клемма под датчик, эта деталь не подойдет.

Что прислать именно для этого товара

  • Фото старого ТЭНа с линейкой вдоль трубки. Захватите контактные стержни и крепление.
  • Четкий снимок места посадки в баке или корпусе стиральной машины.
  • Укажите марку и модель стиральной машины, для которой нужен нагреватель.
  • Сообщите, есть ли на вашем старом ТЭНе маркировка мощности или длины. Если есть, продиктуйте ее.
  • Если меняете конфигурацию, опишите желаемую форму изгиба трубки. Делаем по образцу, фото, чертежу.

Если нужен не точно такой же

По заказу меняем длину трубки, мощность, напряжение, тип резьбы или фланец. Для этого пришлите фото старой детали и размеры крепежной части. Также можем изготовить из другого материала под вашу среду.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральные машины и посудомоечные машины. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой или гайкой. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы, а не в бак.

Вопросы

Можно ли заказать этот ТЭН на 220 В, если у меня другое напряжение?

Да, сделаем под нужное напряжение. Приложите фото шильдика стиральной машины.

Подойдет ли эта длина, если мой старый на 180 мм?

Нет, длина строго 175 мм. Можем изготовить другую длину по вашему образцу.

Можно ли добавить отверстие под датчик?

Да, сделаем с местом под датчик. Пришлите диаметр и расположение отверстия на старом ТЭНе.

Сделаете из нержавейки для жесткой воды?

Да, закажем материал под вашу среду. Уточните тип воды и приложите фото старого нагревателя.
