Трубчатый ТЭН · повтор по образцу

Тэн для сауны Harvia ZSL-318 (каменки) 3000 W из нержавейки ("вилка" с пятью зубьями)

3 кВт мощность
318 мм длина

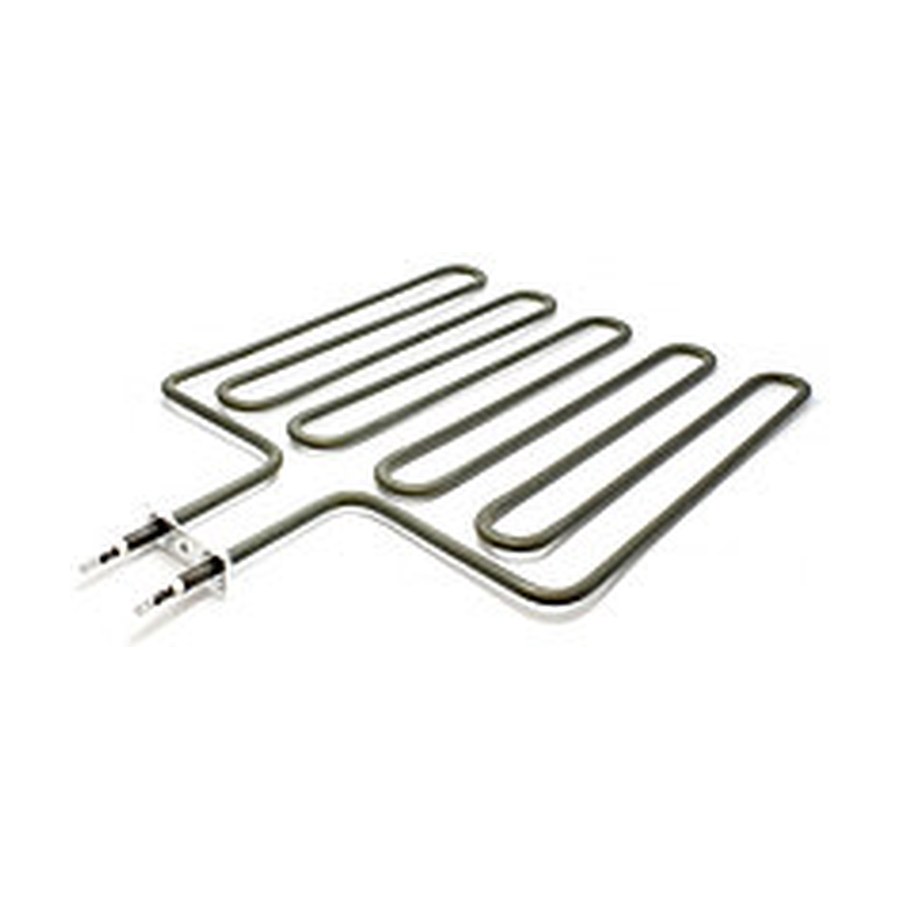

Тэн для сауны Harvia ZSL-318 (каменки) 3000 W из нержавейки ("вилка" с пятью зубьями), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 318 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Форма и крепление: сверьте с оригиналом

  • Сравните количество контактов на «вилке»: у этого ТЭН их пять, расположение зубьев должно совпадать с посадочным местом.
  • Убедитесь, что конфигурация изгиба трубки повторяет старую деталь: визуально сопоставьте расположение нагревательной части относительно «вилки».
  • Проверьте длину трубки (активной части): измерьте расстояние от «вилки» до дальнего изгиба.
  • Мощность: на корпусе или в документации старого ТЭН должно быть указано 3000 W.
  • Назначение: модель ZSL-318 применяется в каменках Harvia.

Что прислать для заказа этой модели

  • Фото старого ТЭН со всех сторон, чтобы были видны изгибы и крепление «вилки».
  • Размеры: длина нагревательной трубки, расстояние между зубьями «вилки», общая длина с выводами.
  • Маркировку на корпусе старого нагревателя (если сохранилась).
  • Модель каменки (Harvia и номер, если известен).
  • Уточните, нужна ли копия посадочного места один в один или допускается подгонка.

Если нужна модификация

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, количество и расположение зубьев «вилки», мощность, напряжение. Материал под вашу среду и тип вывода (вилка, клемма, провод) корректируем по задаче.

Где применяют такие нагреватели

Такие нагреватели ставят в электрокаменку для бани и сауны, где они входят в пакет стержневых ТЭНов под слоем или в корзине камней. Также они используются в накопительных водонагревателях, где монтируются в бак через фланец или резьбовую втулку, и в стиральных машинах, где закрепляются снизу бака через резиновую манжету.

Вопросы

Подойдёт ли этот ТЭН для каменки Harvia, если у меня другое напряжение 220 В?

Да, сделаем на другое напряжение. Пришлите фото старой детали и укажите нужное напряжение.

Можно ли изменить длину трубки, чтобы она входила в мой корпус плотнее?

Да, изменим длину по вашему образцу или чертежу. Приложите размеры старой детали.

А если у меня другое количество зубьев на «вилке»?

Да, сделаем с нужным количеством зубьев. Пришлите фото и размеры посадочного места.

Нужен ТЭН из нержавейки для агрессивной среды, у вас такой материал?

Да, сделаем из нержавейки. Укажите среду и приложите фото старого нагревателя.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
