ТЭН ZSF-50 3000 Вт/230 В Для электрокаменки Harvia Forte

3 кВт мощность
230 В напряжение
17,6 Ом сопротивление в работе

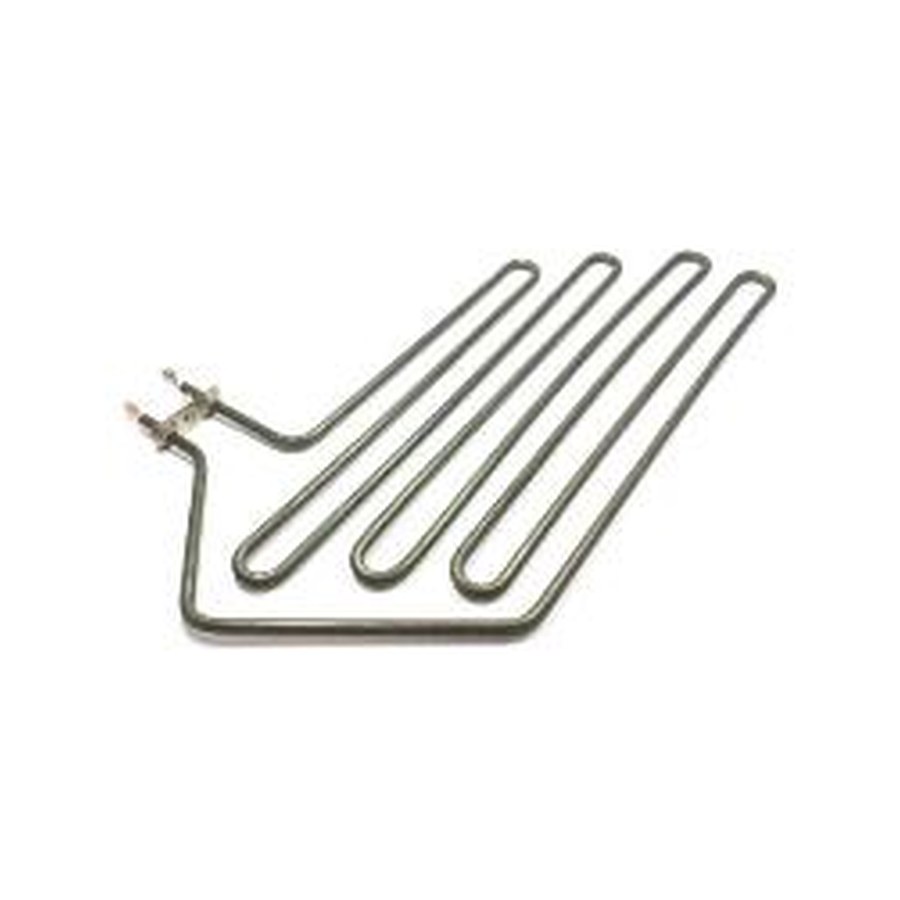

ТЭН ZSF-50 3000 Вт/230 В Для электрокаменки Harvia Forte, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим. Три параметра для точного совпадения

  • Мощность и напряжение. Указано 3000 Вт и 230 В. Сопротивление в рабочем режиме 17,6 Ом, расчётный ток 13,04 А. Сверьте эти значения с вашей старой деталью.
  • Форма и размеры. Сравните изгиб, общую длину и длину активной части (она же зона нагрева). У этого ТЭН тип ZSF-50.
  • Крепление. Проверьте тип и расположение крепёжных элементов (обычно фланец или резьба). Уточните, совпадает ли шаг и количество отверстий.
  • Выводы. Посмотрите длину и направление контактных стержней. Они должны встать в разъём вашей электрокаменки.
  • Маркировка. На корпусе старого ТЭН могут быть буквы и цифры. Сверьте их с надписью ZSF-50 и мощностью 3000 Вт.

Что прислать именно для этого товара

  • Фото старого ТЭН с линейкой или рулеткой рядом. Снимайте со всех сторон, чтобы были видны изгиб, крепление и выводы.
  • Фото места установки в электрокаменке. Покажите, как деталь стоит, и отметьте, куда подходят провода.
  • Название или фото шильдика вашей печи (электрокаменки). Нам важна модель, чтобы сверить посадочные размеры.
  • Замеры штангенциркулем или рулеткой: длина активной части, общая длина, диаметр трубки, расстояние между осями крепления, длина выводов.
  • Укажите мощность и напряжение, если они отличаются от стандартных. Если старый ТЭН сгорел, сообщите, что было на его корпусе.

Если нужен не точно такой же

Мы делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину, форму, тип и расположение крепления. Для этого пришлите фото старой детали и напишите, что именно нужно изменить. Добавьте размеры, если они отличаются от стандартных.

Где применяют такие нагреватели

Такие нагреватели ставят в электрокаменках для саун и бань. Внутри корпуса печи-каменки элемент расположен в зоне нагрева камней.

Вопросы

Можно ли сделать этот ТЭН на 220 В вместо 230 В?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.

Подойдёт ли этот ТЭН к электрокаменке другой модели?

Сравните форму, крепление и длину. Если они совпадают, подойдёт. Если нет, сделаем по вашему образцу.

Можно изменить длину выводов или сделать их под другой разъём?

Да, меняем длину и тип выводов по вашему чертежу или фото. Приложите замеры.

Сделаете ТЭН из другого материала для работы в агрессивной среде?

Да, подберём материал под вашу среду. Для этого пришлите фото старой детали и опишите условия эксплуатации.
