Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

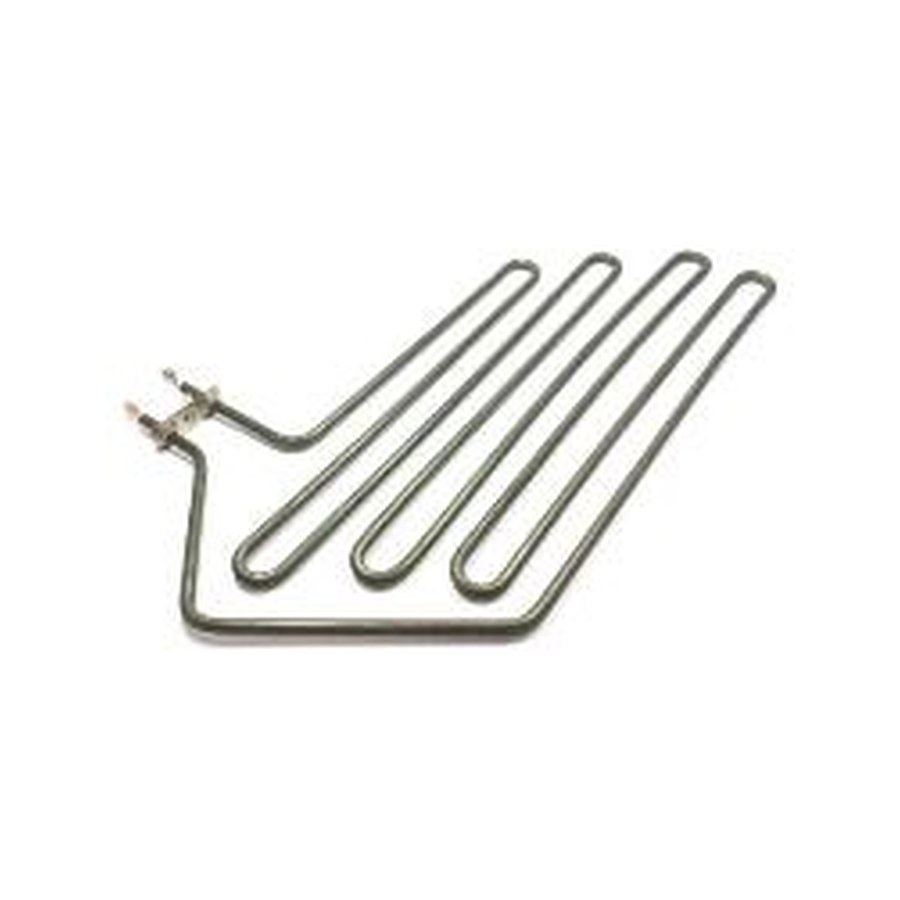

- Сверьте форму и расположение крепёжных элементов с вашей старой деталью. Этот ТЭН повторяет геометрию для установки в электрокаменку.
- Убедитесь, что выводы (контакты) идентичны по типу и расстоянию между ними. Отличия требуют переделки.
- Проверьте длину трубки (без контактов) и расстояние между центрами креплений. Значения должны совпадать с вашим образцом.
- Сравните мощность: 2000 Вт при 230 В. Это значение указано в названии и подтверждено расчётом (ток 8,7 А, сопротивление 26,4 Ом).
- Посмотрите на маркировку ZSF-30. Если на вашей детали есть такой же код, высока вероятность полной совместимости.
Что прислать именно для этого товара
- Фото вашего ТЭНа с двух сторон (общий вид и крупно крепления, выводы).
- Фото шильдика или маркировки на корпусе печи (если сохранилась). Укажите модель: Harvia Forte.
- Измерьте длину трубки, расстояние между центрами креплений, диаметр трубки и длину вывода (без изоляции).
- Укажите, есть ли на детали рёбра или гладкая трубка. Для этого товара рёбра не предусмотрены.
- Если деталь снята, приложите фото места установки (клеммы, проушины). Это исключит ошибку крепления.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, тип и расположение креплений. Также изготавливаем с другим материалом оболочки под агрессивную среду. Для изменений пришлите эскиз с размерами или старую деталь.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокаменки для саун и бань. Они также используются в накопительных водонагревателях, где монтируются в бак через фланец или резьбовую втулку, и в парогенераторах гладильных систем, где устанавливаются внутри бойлера для нагрева воды.
Вопросы
Подойдёт ли этот ТЭН для 220 В?
Да, сделаем. Для этого укажите в заказе другое напряжение. Пришлите текущий чертеж или фото с размерами.
Можно ли сделать с другой длиной трубки?
Да, сделаем по вашим размерам. Приложите к заказу эскиз с требуемой длиной и расположением креплений.
Выполните с другим типом крепления (например, без фланца)?
Да, сделаем под ваш крепёж. Для этого достаточно прислать фото места установки и размеры.
Сделаете из другого материала для влажной среды?
Да, сделаем из коррозионностойкой стали. Укажите среду эксплуатации и приложите фото старой детали.
