ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

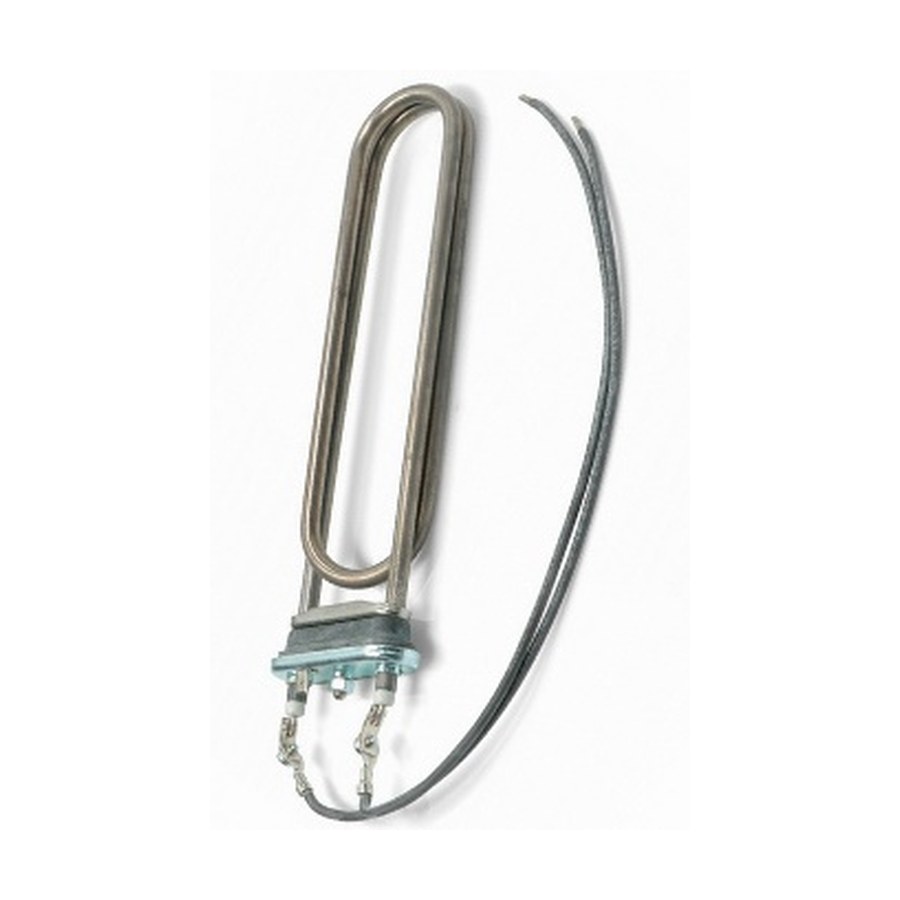

ТЭН Harvia ZG-365T (5000 Вт,Titanium для парогенераторов HGD/HGX/HGS 15 )

5 кВт мощность
ТЭН Harvia ZG-365T (5000 Вт,Titanium для парогенераторов HGD/HGX/HGS 15 ), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка конфигурации с ТЭН Harvia ZG-365T 5000 Вт для HGD/HGX/HGS 15

  • Форма и крепление: убедитесь, что конфигурация вашей старой детали совпадает с этой. Это прямой элемент, без изгибов.
  • Выводы: проверьте количество, тип и расположение контактов. У данного экземпляра два вывода с одной стороны.
  • Общая длина: измерьте длину трубки от края до края. Сверьте с длиной этого ТЭН.
  • Мощность: 5000 Вт (5 кВт). Указана в маркировке на старой детали.
  • Маркировка: на корпусе старого нагревателя должен быть код Harvia ZG-365T. Если он совпадает, деталь взаимозаменяема.

Пришлите модель парогенератора HGD, HGX или HGS с индексом 15

  • Модель парогенератора: HGD, HGX или HGS, с цифровым индексом (например, HGD 15).
  • Чёткое фото старого ТЭН с торца, где видны выводы и их расположение относительно корпуса.
  • Фото места установки (посадочного отверстия или фланца).
  • Если деталь снята, приложите линейку вдоль трубки на снимке.
  • Уточните, требуется ли стандартная длина или её нужно изменить под ваше оборудование.

Замена длины, мощности 5000 Вт или напряжения по образцу для ZG-365T

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность и напряжение под вашу сеть, а также материал оболочки для агрессивной среды. Для этого пришлите эскиз с размерами и параметры вашей задачи.

Применение: ТЭН для парогенераторов HGD/HGX/HGS

Такие нагреватели ставят в парогенераторы для хаммама и бани. Нагреватель погружного типа устанавливается в бак парогенератора. Также они используются в промышленных и канальных увлажнителях воздуха (парогенераторах) и в парогенераторах гладильных систем.

Вопросы

Подойдёт ли этот ТЭН для парогенератора HGS 25?

Да, если в маркировке вашего генератора указан код ZG-365T. Если нет, пришлите фото старой детали для сверки.

Можно ли сделать такой же нагреватель на 220 В, а не на 380 В?

Да, сделаем на ваше напряжение. Для заказа укажите желаемую мощность и приложите фото или чертёж.

У меня крепление не с одной стороны, а с двух. Вы сможете изготовить такой вариант?

Да, изменим конфигурацию крепления по вашему образцу. Пришлите эскиз с размерами.

Нужен ТЭН из нержавейки для работы в жёсткой воде, а не титановый. Сделаете?

Да, закажем в нужном материале. Для этого приложите фото старой детали и укажите среду эксплуатации.
