Трубчатый ТЭН · повтор по образцу

ТЭН Harvia ZG-360 (3600 Вт, для парогенераторов HGX 11 / HGS 11)

3,6 кВт мощность

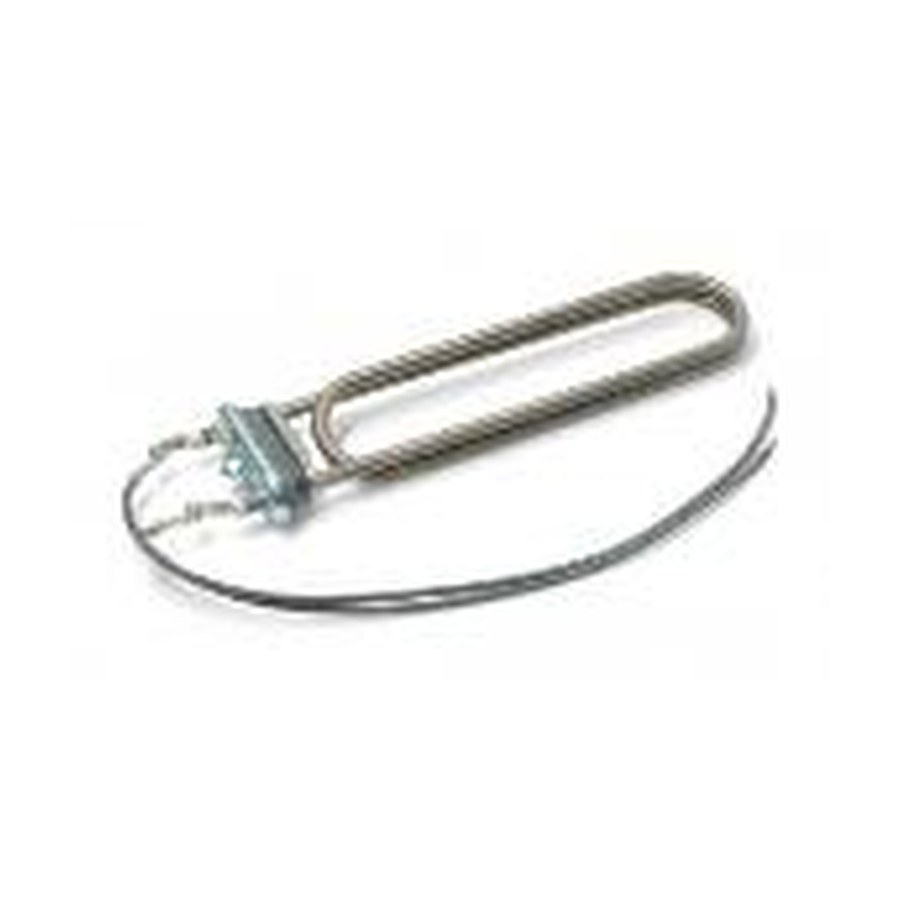

ТЭН Harvia ZG-360 (3600 Вт, для парогенераторов HGX 11 / HGS 11), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3,6 кВт; можно меньше или больше, примерно от 2,2 кВт до 5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка по форме и габаритам

  • Сравните длину и диаметр корпуса с вашим образцом.
  • Проверьте тип крепления: фланцевое с двумя отверстиями под винты.
  • Убедитесь, что выводы резьбовые, с изоляторами, расположены с одного торца.
  • Мощность 3,6 кВт. Маркировка на детали или в документации должна содержать ZG-360.
  • Нагреватель гладкий, цилиндрический, без оребрения.

Данные для заказа этой детали

  • Модель парогенератора: HGX 11 или HGS 11.
  • Фото вашей детали рядом с линейкой, чтобы оценить длину и диаметр.
  • Фото крепежного фланца со стороны выводов и с торца.
  • Укажите, если нужна другая мощность или напряжение (делаем на заказ).
  • При наличии чертежа или эскиза с размерами приложите его.

Если нужна модификация

По заказу меняем длину корпуса, мощность, напряжение, тип крепления или материал оболочки под агрессивную среду. Делаем по вашему образцу, фото или чертежу.

Где применяют такие нагреватели

Такие нагреватели ставят в парогенераторах для хаммама и бани, где ТЭН погружного типа находится в баке парогенератора. Также их используют в промышленных и канальных увлажнителях воздуха - в баке с водой внутри корпуса увлажнителя. Кроме того, нагреватели подходят для парогенераторов и гладильных систем, где устанавливаются в бойлере парогенератора.

Вопросы

Подойдет ли этот ТЭН для парогенератора не HGX/HGS, а другой модели?

Совместимость зависит от длины, крепления и присоединительных размеров. Пришлите фото и модель вашего оборудования, сверим.

Можно ли заказать с другим напряжением, например 220 В?

Да, сделаем под ваше напряжение. Для этого укажите нужные параметры и тип вашего парогенератора.

Подойдет ли он для работы в среде с жесткой водой или химическими добавками?

Да, можем изменить материал оболочки. Пришлите описание среды и фото образца.

Можно ли изменить длину трубки или расположение крепления?

Да, сделаем по вашему чертежу или образцу. Приложите эскиз с новыми размерами.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
