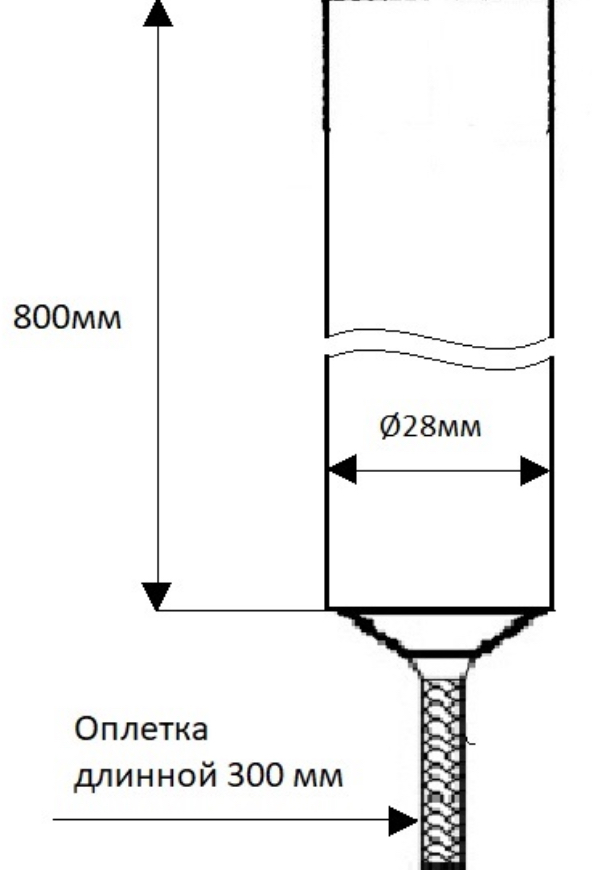

Посадка ТЭНП 28.80.380: зазор и H7
Если обозначение соответствует диаметру Ø28, размер отверстия и фактический размер нагревателя нужно сверять по чертежу. H7 задаёт допуск отверстия, но сам по себе не определяет зазор: он зависит и от наружного размера ТЭНа.
Большой зазор ухудшает контактную передачу тепла от корпуса нагревателя к плите. Посадку и допуск отверстия выбирают по документации на конкретное исполнение.
Не назначайте отверстие только по обозначению ТЭНа: проверьте фактические размеры и чертёж.
Где используют ТЭНП 28.80.380
Патронные ТЭН устанавливают в отверстия металлических деталей. В каталогах у производителей среди применений указаны:
- Пресс-формы и нагревательные плиты;
- Узлы упаковочного оборудования, включая запаечные планки и ножи.
Выводы и холодная зона ТЭНП 28.80.380
У патронного ТЭНа выводы находятся с одной стороны, поэтому провод выходит из торца, обращённого к зоне подключения. В каталогах у производителей для этого типа указывают необогреваемый участок со стороны выводов 1,5–3 см. В горячей плите важно учитывать его расположение: участок с выводами не следует путать с активной зоной нагрева.
Холодная зона относится к типу нагревателя; её размер для данного исполнения нужно подтвердить по чертежу.
Патрон под ваше отверстие
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Диаметр | по вашему отверстию, от 6 до 32 мм |
|---|---|
| Длина | по глубине отверстия, от 69 до 1000 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод в термостойкой изоляции, в оплётке или без; выход с торца или сбоку под углом |
| Дополнительно | встроенная термопара |
Что измерить для патронного ТЭН
- Диаметр отверстия в плите или форме (штангенциркулем, до сотых)
- Глубину отверстия и длину старого ТЭН
- Как выходят выводы: прямо, под углом, в металлорукаве
- Мощность и напряжение с шильдика или паспорта
Если ТЭНП 28.80.380 заклинило
Нагреватель может застрять из-за плотной посадки, загрязнения или заусенца в отверстии. Не тяните за выводы и не выбивайте ТЭН ударами: можно повредить провода, корпус или плиту.
- Отключите питание и дождитесь остывания узла.
- Осмотрите доступную часть корпуса и отверстие на предмет загрязнения и повреждений.
- Если ТЭН не выходит без усилия, остановите демонтаж и обратитесь к специалисту.
Что прислать для повтора ТЭНП 28.80.380
Для точного повтора пришлите чертёж, эскиз или образец. Укажите размеры нагревателя и посадочного отверстия, электрические параметры и направление выхода проводов. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в клеевых ваннах кромкооблицовочных станков, в баках-дозаторах реагентов химводоподготовки котельных, а также в гидробаках спецтехники для обогрева.
Вопросы
Можно ли вывести провода в металлорукаве?
По одному обозначению это подтвердить нельзя. По заказу меняем исполнение выводов после согласования чертежа.
Можно ли сделать ТЭН со встроенной термопарой?
Для ТЭНП 28.80.380 это не подтверждается обозначением. Возможность нужно согласовать по чертежу; по заказу меняем исполнение.
Можно ли сделать на 380 В при том же диаметре?
В обозначении указано 380, но возможность другого электрического исполнения нельзя определить только по диаметру. Нужны электрические параметры и чертёж узла.
Что делать, если ТЭН заклинило в отверстии?
Отключите питание, дождитесь остывания и не тяните за провода. Если ТЭН не выходит без усилия, прекратите демонтаж, чтобы не повредить его и плиту.
