Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

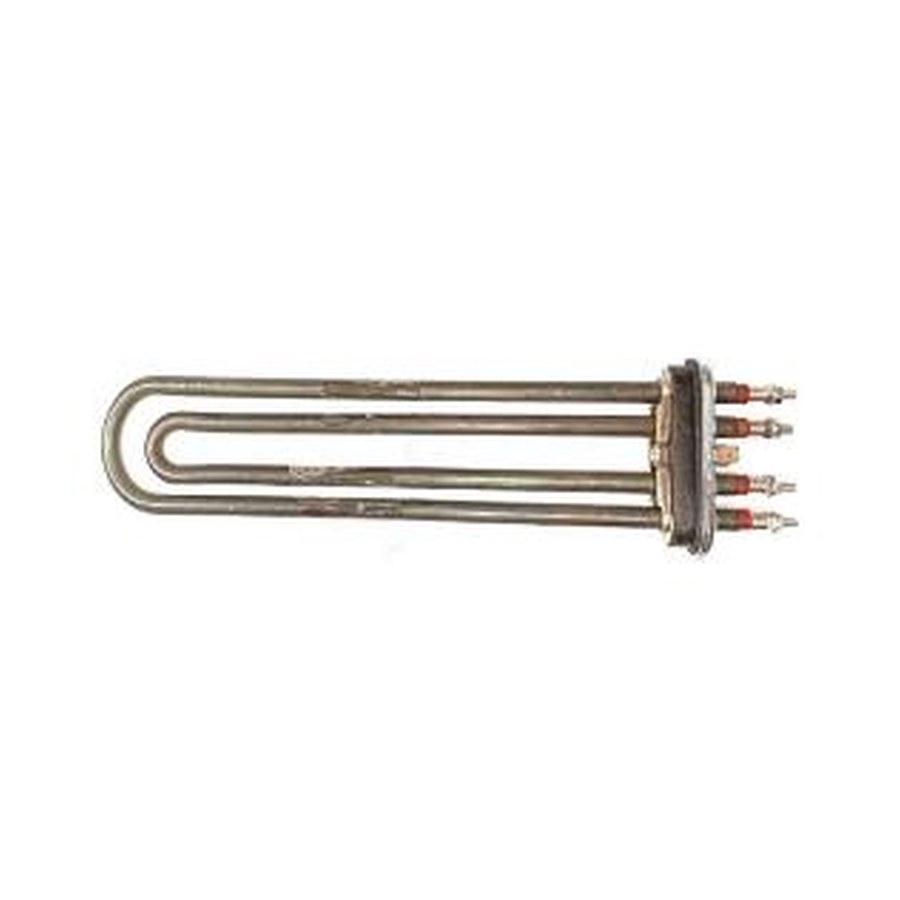

- Сравните общую длину ТЭН (без учёта выводов). У этого 40 см.
- Уточните мощность. Данный ТЭН на 5 кВт.
- Проверьте форму. Это гладкий трубчатый нагреватель без рёбер.
- Осмотрите крепление и выводы. Убедитесь, что расположение и тип контактов совпадают с вашей деталью.
- Сверьте буквенно-цифровой код из маркировки на старой детали. У этого SEPD 116.
Что прислать именно для этого товара
- Фото старого ТЭН целиком и крупным планом мест крепления и выводов.
- Фото шильда или маркировки на корпусе оборудования (парогенератора).
- Модель парогенератора, для которого нужна деталь.
- Если деталь не снята, укажите тип оборудования (HNS, HSX, HST, HLS) и его производителя.
- Образец старого ТЭН (при возможности) для точной сверки геометрии.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, форму крепления или материал оболочки под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторы для хаммама и бани, где элемент погружного типа находится в баке парогенератора. Также нагреватели используются в накопительных водонагревателях (бойлерах), где устанавливаются в бак через боковой или нижний фланец.
Вопросы
Можно сделать такой же ТЭН, но на 380 В?
Да, сделаем. Для этого пришлите фото шильда вашего оборудования и укажите нужное напряжение.
Вы можете изменить длину нагревателя, если мой парогенератор другой модели?
Да, сделаем под вашу длину. Приложите чертёж или фото места установки с размерами.
Подойдёт ли этот ТЭН для агрессивной среды? Мне нужна нержавеющая сталь.
Да, сделаем из материала под вашу среду. Укажите, какая именно среда, и пришлите фото старой детали с повреждениями.
У меня другое крепление, не такое, как на фото. Вы можете сделать под мою резьбу?
Да, сделаем по вашему образцу крепления или чертежу. Пришлите фото узла крепления и размеры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
