ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн Helo SEPD 119, 3500W, L=30 см, для парогенераторов HNS/HSX/HST/HLS

3,5 кВт мощность
300 мм длина

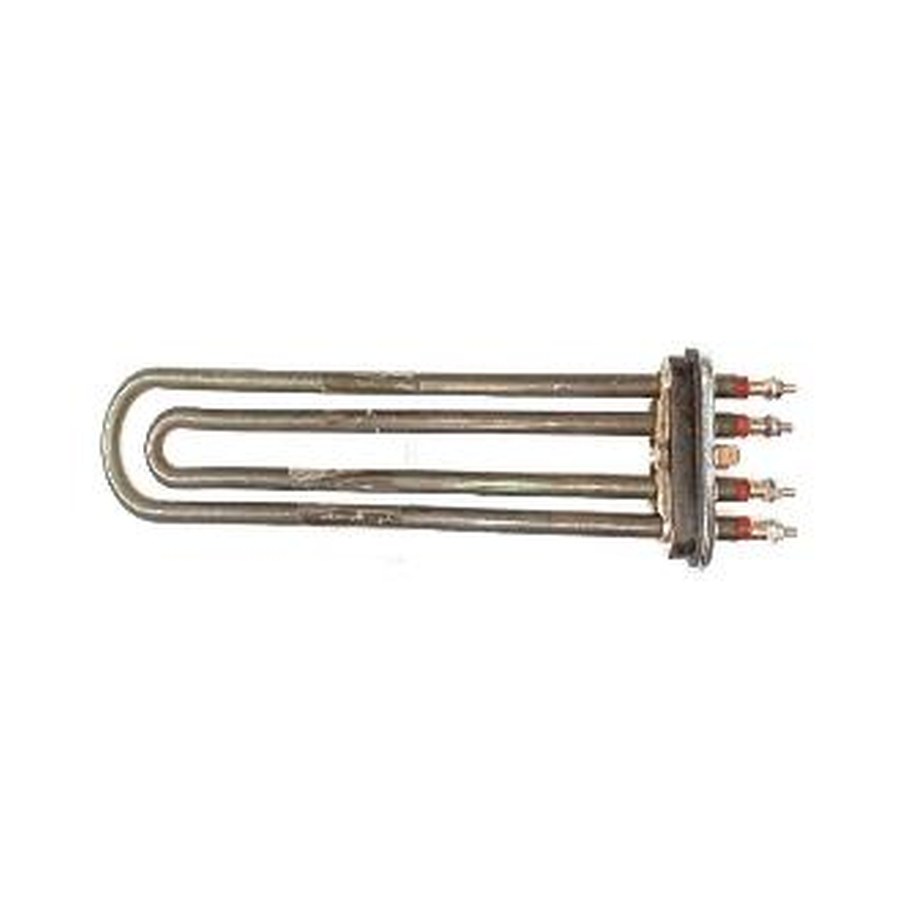

Тэн Helo SEPD 119, 3500W, L=30 см, для парогенераторов HNS/HSX/HST/HLS, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка по образцу: что измерить и сверить

  • Форма и габариты: сравните изгиб и общую геометрию старого ТЭНа с этим образцом (L=30 см). Обратите внимание на конфигурацию трубки и расположение выводов.
  • Крепление и резьба: убедитесь, что тип крепёжного элемента (фланец, гайка, штуцер) и его размер совпадают с вашей деталью.
  • Выводы (контакты): проверьте количество, длину и тип контактов (штыри, клеммы, резьба) у старого и нового нагревателя.
  • Мощность: номинал 3,5 кВт (3500W) должен соответствовать вашим требованиям.
  • Маркировка: на корпусе вашей детали ищите обозначение Helo SEPD 119.

Для заказа: что прислать под этот тип

  • Фото старого нагревателя с разных сторон, включая место крепления и выводы.
  • Чёткий снимок маркировки на трубке или упаковке (если сохранилась).
  • Укажите модель парогенератора, для которого нужен ТЭН (например HNS, HSX, HST, HLS).
  • Приложите линейку или рулетку рядом с деталью на фото, чтобы подтвердить длину 30 см.
  • Если есть чертёж или эскиз с размерами крепления и выводов, добавьте его.

Возможные изменения: что корректируем под вашу задачу

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, тип и размер крепления, расположение и длину выводов, а также материал оболочки под вашу рабочую среду. Мощность и напряжение корректируем под параметры сети.

Где применяют такие нагреватели

Такие нагреватели ставят в парогенераторах для хаммама и бани, где элемент погружного типа находится в баке парогенератора. Также их используют в накопительных водонагревателях, где нагреватель монтируется в бак через фланец или резьбовую втулку, и в парогенераторах гладильных систем, где элемент расположен в отдельной ёмкости для воды.

Вопросы

Подойдёт ли этот ТЭН для парогенератора с напряжением 380В вместо 220В?

Да, сделаем. Для этого укажите в заказе нужное напряжение, мы подберём соответствующую мощность и сопротивление.

Можно ли заменить крепление с резьбового на фланцевое у этого образца?

Да, сделаем. Пришлите фото и размеры вашего фланца или готового посадочного места.

У меня длина выводов 50 мм, а здесь короче. Вы можете увеличить?

Да, сделаем. Укажите в заказе нужную длину выводов, мы изготовим с вашими размерами.

Нужен такой же, но из другого материала для агрессивной среды (кислота, щёлочь).

Да, сделаем. Пришлите описание среды и температуры, подберём коррозионно-стойкий материал оболочки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
