ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн для электродуховки BEKO 3500 Вт (1500W+2000W)

3,5 кВт мощность

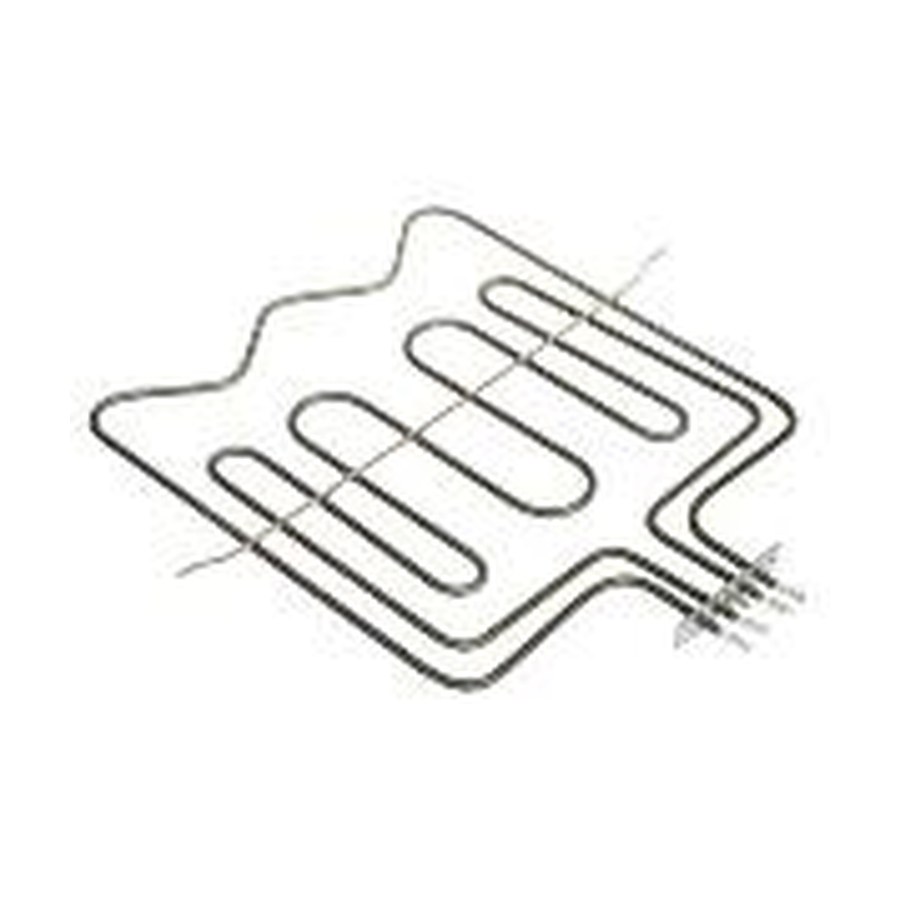

Тэн для электродуховки BEKO 3500 Вт (1500W+2000W), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните длину корпуса ТЭНа 3500 Вт с вашей старой деталью

  • Сравните общую длину корпуса ТЭНа с вашей старой деталью.
  • Убедитесь, что конфигурация крепления (тип, расположение) совпадает с образцом.
  • Проверьте количество и расположение выводов: их два, под штекер 6,3 мм.
  • Соотнесите мощность 3,5 кВт (1500 Вт + 2000 Вт) с вашими исходными данными.
  • Подтвердите, что рабочая среда (воздух в электродуховке) не изменилась, а поверхность ТЭНа гладкая, без рёбер.

Пришлите фото изгиба старого ТЭНа для электродуховки BEKO

  • Фото старого ТЭНа с двух сторон, чтобы была видна форма изгиба.
  • Замер длины по корпусу от края до края (без учёта контактных стержней).
  • Фото места установки в духовке BEKO (крепёжные отверстия, пазы).
  • Модель духовки или номер партии, если сохранился шильдик.
  • Уточнение, что вам нужен именно двухсекционный ТЭН на 3,5 кВт, а не одноконтурный.

Изменим длину или форму ТЭНа 1500W+2000W по вашему образцу

Мы делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, форму изгиба, длину и тип выводов, а также мощность под другое напряжение. Для этого пришлите эскиз с размерами и укажите новые параметры.

Где применяют ТЭН для электродуховки BEKO

Такие нагреватели ставят в духовые шкафы, где открытые трубчатые элементы расположены на задней или боковых стенках камеры сверху и снизу. Также они используются в мини-печах настольного типа, где отдельные ТЭН находятся сверху и снизу камеры и включаются раздельно или вместе.

Вопросы

Можно ли сделать такой же ТЭН, но под напряжение 380 В?

Да, сделаем. Для расчёта пришлите фото старой детали и укажите новое напряжение.

А если у меня другое крепление, не такое, как на фото?

Да, сделаем с другим креплением. Приложите к заказу чертёж или фото крепёжного узла.

Нужен ТЭН длиннее на 2 см, остальное такое же. Это возможно?

Да, изменим длину корпуса. Пришлите размеры и фото образца для точного повторения формы.

Я работаю с другой средой, не воздухом. Вы можете подобрать материал оболочки?

Да, сделаем под вашу среду. Укажите её состав и температуру при креплении заказа.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
